6237ldo5 присутствует.
sve1511n1rw не включается
Сообщений 61 страница 90 из 160
Поделиться6207.10.2020 16:54:05
в мульте ноги попробовать пропаять? там мелкий шаг ножек, флюса побольше и попробую по одной их
Поделиться6307.10.2020 17:48:07
в мульте ноги попробовать пропаять? там мелкий шаг ножек, флюса побольше и попробую по одной их
Вы конечно же без микроскопа работаете, так что велик риск плохой пайки.
Поделиться6407.10.2020 20:08:04
да, микроскопа пока нету. Надо китайский хоть приобрести, заторможенный
Поделиться6507.10.2020 21:48:04
Собственно следующим шагом будет проверка включен ли хаб (снят ли ресет) сигналом RSMRST# на 123 ноге мульта, уровень должен быть 3 Вольта. Затем подключен ли адаптер питания ACIN (64-я нога), а то может ноут сейчас питается от АКБ и режим работы будет другой.
Затем проверить трансляцию кнопки включения ноутбука, смотреть на мульте на 15 выводе сигнал EC_PWRBTN#, это сигнал мульта хабу о нажатии кнопки включения. Поставить щупы и нажать кнопку, при этом 3 Вольта должны временно просесть до нуля и восстановиться до 3 Вольт, это будет успешным сигналом.
Если хаб в адеквате и готов работать, то увидя кнопку он дает мульту команду поднять вторичные питания на плате, он посылает мульту SLP_S3# (96-я нога мульта) и SLP_S4# (114-я нога мульта),
мульт с радостью принимает команды и посылает ШИМ контроллерам на плате команды на включение сигналами EC_WAKE_ON, S5_ON, SUS_ON, RUN_ON
После этого происходит запуск преобразователей, всякие маневры логики и прочее волшебство, затем мульт получается ответ от преобразователей, что они успешно запустились, этот ответ формируется логикой в единый сигнал ALL_SYS_PWRGD (20-я нога) если где-то косяк, то логическая цепь ответов от ШИМок нарушится и ALL_SYS_PWRGD не придет в мульт. Если он пришел, то мульт начинает работу по поднятию питания процессора, плюс там еще некие разговоры хаба с мультом юла-бла-бла и затем снятие ресета с памяти, а затем с процессора, который после этого начинает читать инструкции БИОС и включается в работу после чего выводится изображение.
Это вкратце.
Отредактировано Сеган (07.10.2020 22:13:36)
Поделиться6607.10.2020 22:15:41
а ноги мульта 41,42,43 могут влиять на запуск? За что они отвечают? Что-то связанное с клавиатурой? На кнопке 1,17в
Поделиться6707.10.2020 22:17:45
а ноги мульта 41,42,43 могут влиять на запуск? За что они отвечают? Что-то связанное с клавиатурой? На кнопке 1,17в
Видишь блок вынесен в скобку как K/B это контроллер клавиатуры. На него не смотри.
А вот на кнопке не порядок, проверь шлей, отключи его и проверь на плате питание.

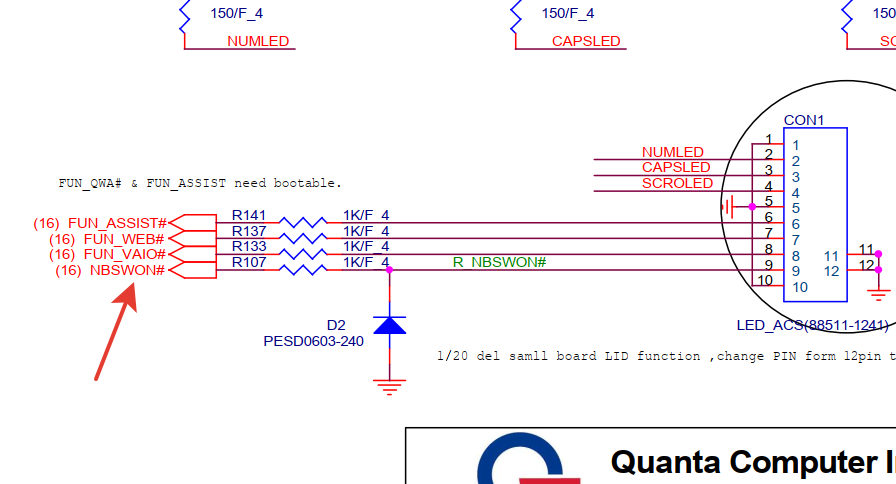

Кнопка идет сразу в мульт NBSWON#на 108-й контакт и не имеет внешних подтяжек, это говорит о том, что именно мульт не может поднять 3 Вольта на кнопке. Проверь 108-ю ногу непосредственно на мульте отключив сначала шлейф кнопки.
Отредактировано Сеган (07.10.2020 22:22:40)
Поделиться6807.10.2020 22:18:07
123 нога мульта 0
Поделиться6907.10.2020 22:19:18
acin есть 3,3в на 64 ноге
Поделиться7007.10.2020 22:21:25
15 вывод мульта 0
Поделиться7107.10.2020 22:26:07
Так, у тебя питание на мульт поступает вообще +3VPCU? В схеме самый верх мульта.
И сто на EC_RCIN# (122-я нога)
Отредактировано Сеган (07.10.2020 22:28:55)
Поделиться7207.10.2020 22:26:57
108 нога 0,06в
Поделиться7307.10.2020 22:28:00
3vpcu поступает, 3,3в
Поделиться7407.10.2020 22:30:09
EC_RCIN# (122-я нога) ?
Поделиться7507.10.2020 22:31:37
122 нога 0
Поделиться7607.10.2020 22:40:04
Батарейка 3 Вольта на плате стоит?
Поделиться7707.10.2020 22:41:46
да, на ней 3в
Поделиться7807.10.2020 22:45:53
Странности какие-то и EC_RCIN# у вас в нуле, тут или прошивка, или мульт, или хаб.
Иногда ресет мульта завязан на пассивную логику и сбрасывает ресет сразу, но в данном случает линия уходит в хаб и тут виновником может быть он, но начинать надо с простого - прошивка БИОС, потом замена мульта.
Отредактировано Сеган (07.10.2020 22:48:54)
Поделиться7907.10.2020 22:47:11
дорожки под ноги 41,42,43 мульта оторвались. Потом буду припаиваться к элементам.
А резисторы pr508, pr515 могут влиять на запуск? Таких мелких на мегаом не нашел. Поставил размера 0805 мегаомные, по бордвью к другим элементам подпаял.
Поделиться8007.10.2020 22:50:18
дорожки под ноги 41,42,43 мульта оторвались. Потом буду припаиваться к элементам.
А резисторы pr508, pr515 могут влиять на запуск? Таких мелких на мегаом не нашел. Поставил размера 0805 мегаомные, по бордвью к другим элементам подпаял.
Да пофиг каких размеров, тут просто для просаживания линии, там хоть какого размера.
Поделиться8107.10.2020 22:55:08
Мульт феном снимали и садили? Этот парень может подохнуть от жары, его лучше паяльником монтировать. Используйте сплавы "розе" (с вытяжкой) для снятия и садите паяльником на нормальный припой.
В общем вам нужно сначала шить БИОС, потом ставить другой мульт, дальше будет виднее.
Отредактировано Сеган (07.10.2020 22:55:35)
Поделиться8207.10.2020 22:56:16
то есть номинал важен мегаом?
Поделиться8307.10.2020 22:58:31
то есть номинал важен мегаом?
не особо, там и пару сотен килоом пойдет. Чем меньше сопротивление поставите, тем больше нагрузка на транзистор 2N7002 будет да и линию 15 Вольт сильно нагрузит, что совсем для нее не хорошо, потому что она не силовая, но 1М это большой запас
Отредактировано Сеган (07.10.2020 23:08:11)
Поделиться8407.10.2020 23:12:22
понял, спасибо. Мульт феном снимал и ставил. Паяльником не получилось. В следующий раз буду внимательней. Теперь биосы надо перебирать с моего хаба hm70. Нашел несколько на влабе, щас буду пробовать
Поделиться8507.10.2020 23:18:49
Еще вопрос, а какой мульт вы поставили? NPCE885LA0DX его?
Отредактировано Сеган (07.10.2020 23:19:13)
Поделиться8607.10.2020 23:22:29
1,3в на кнопке
Поделиться8707.10.2020 23:23:41
NPCE885LA0DX
да, с идентичной платы
Поделиться8907.10.2020 23:30:38
видимо, щуп плохо контачил. Скорее всего и раньше там было 1,3в
Поделиться9007.10.2020 23:38:31
в общем мульт менять
