ASUS VivoBook X540SA (60NB0B30-MB3500) нет зарядки аклиматора.

Сообщений 1 страница 2 из 2

1

Всем доброго.

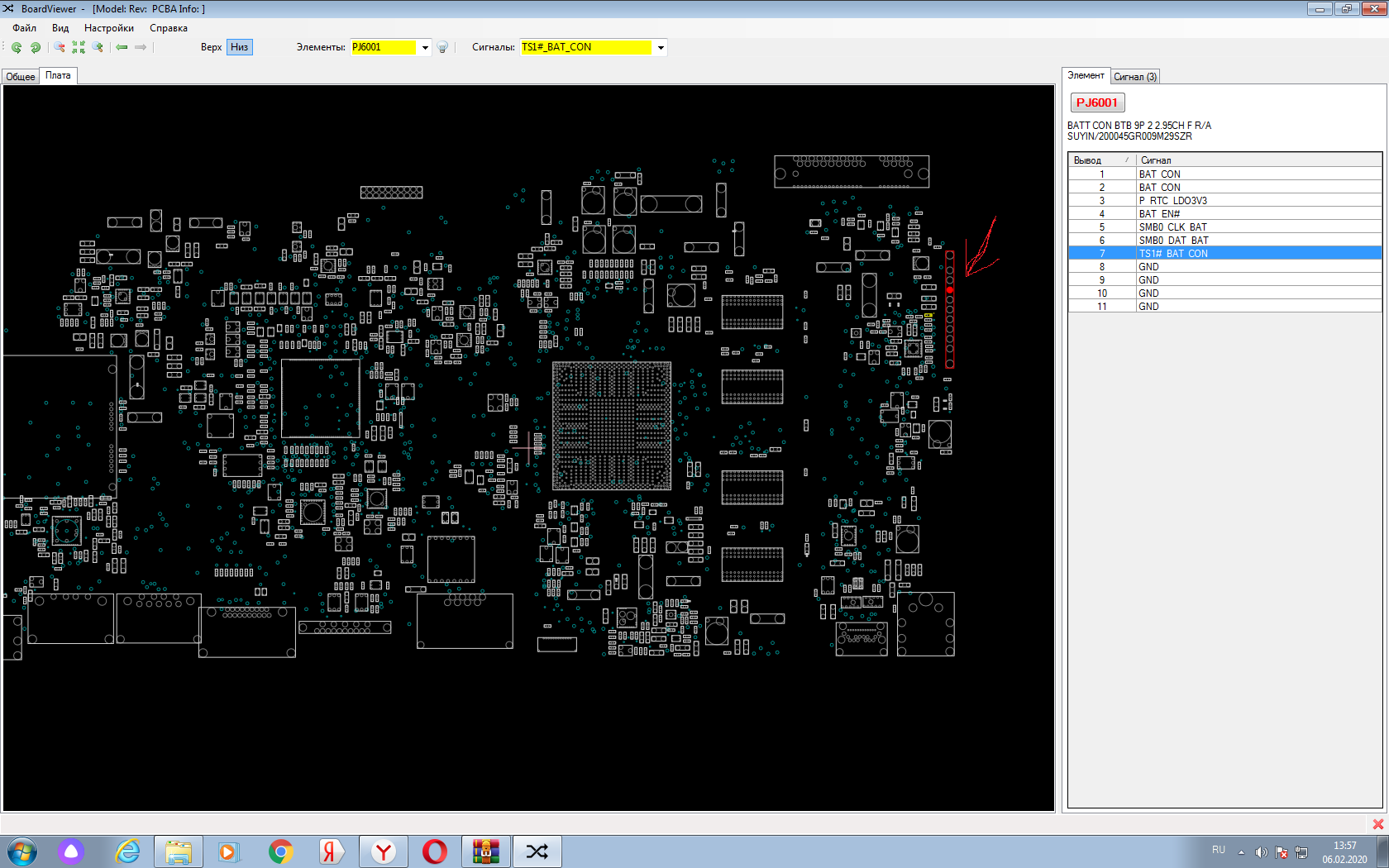

Ноутбук ASUS VivoBook X540SA  с такой проблемой. все работает , все наряжения поднимаются, но есть одно но. Аккумулятор системой определяется, но зарядка не идет. как только сигнал bat con расположенный на 7 выводе шлейфа аклиматора посадить на землю, стартует зарядка.http://forumuploads.ru/uploads/000d/85/e8/3696/t85573.png

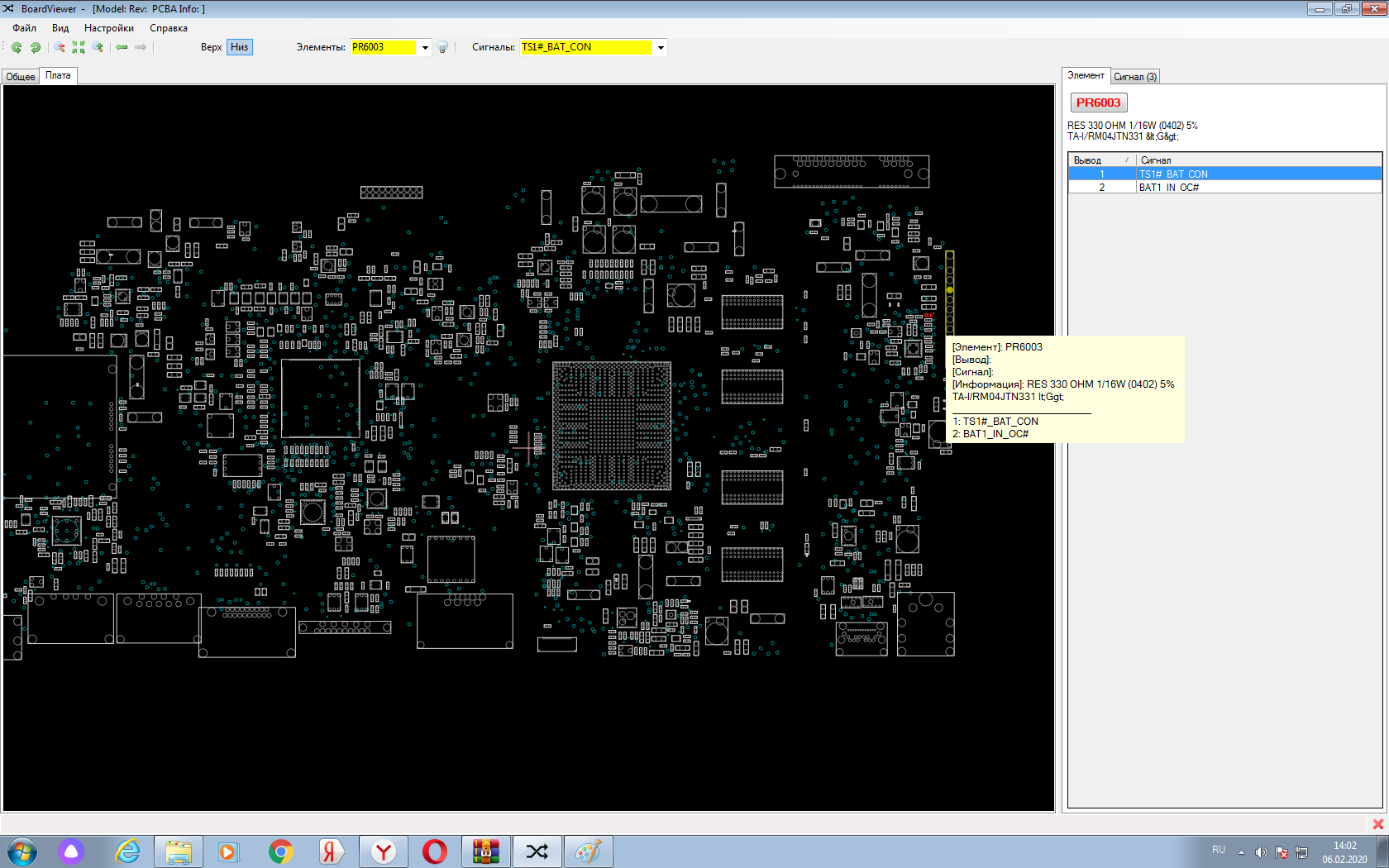

данный сигнал образуется через резистор PR6003 c сигнала BAT1_IN_OC# http://forumuploads.ru/uploads/000d/85/e8/3696/t65212.png

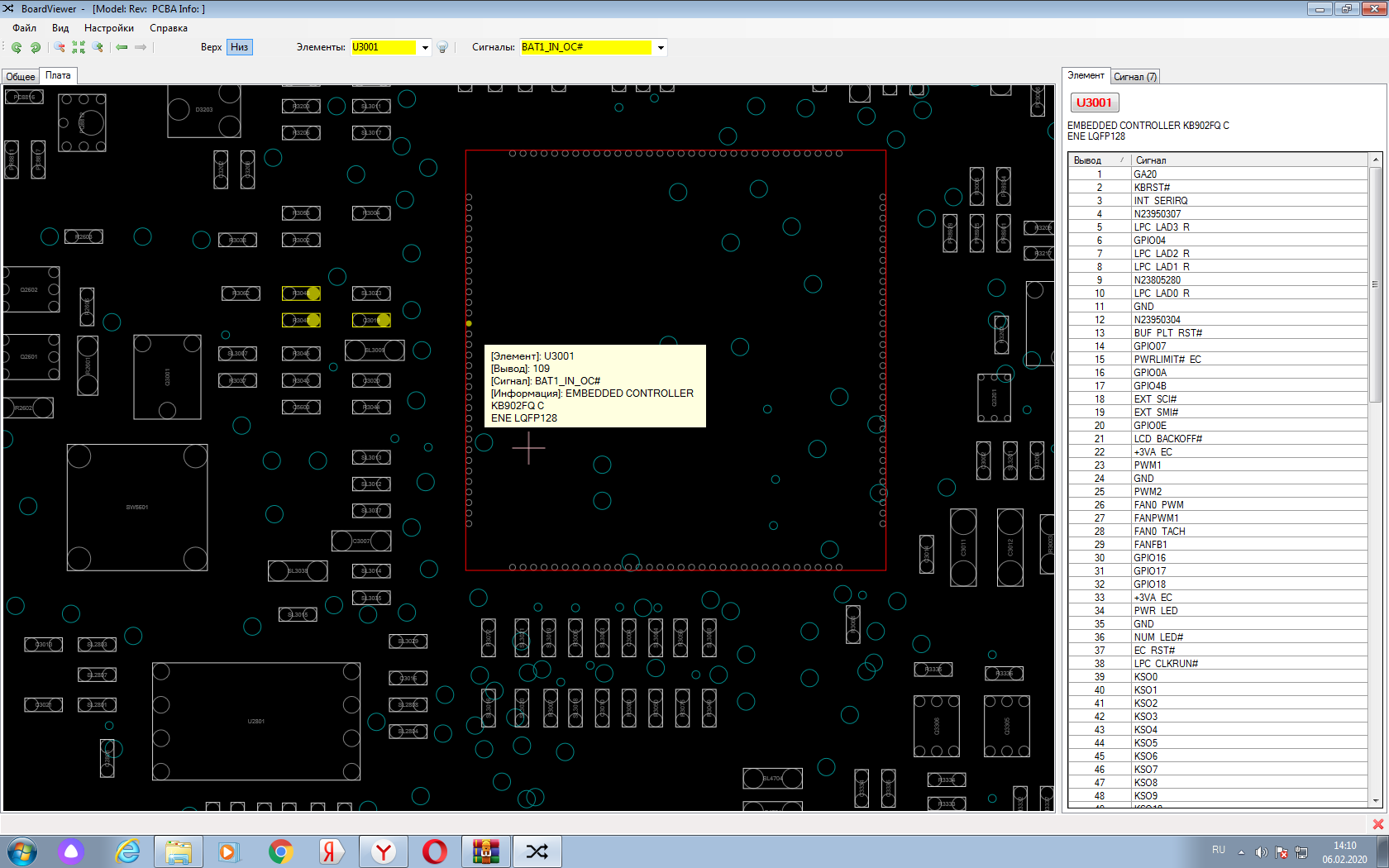

Это сигнал идет с 109 ноги мульта KB902FQ. http://forumuploads.ru/uploads/000d/85/e8/3696/t97658.png
данная линия подтянута через резистор к линии 3.3 в.
Я так понимаю что при подключении аклиматора мульт должен 109 ногу подтянуть к земле и включить этим самым зарядку. Но почему этого не происходит не пойму.
Кто что думает? Заранее благодарен.

0

2

се всем спасибо. просто болт около акомы поставил крашенный и небыло контакта. BATT_EN# не просаживался на землю.
