Приветствую всех участников форума!
Имеется плата Wistron LV1 48.4V701 от ноута, модели AMILO Li2727, которую почти вылечил (не проходила инициал., на матрице не было изображения), за исключением одной проблемки.
При подключении БП, наблюдается автостарт, как с уже вставленной АКБ, так и без нее. Однако есть нюанс - если запустить систему от АКБ и дождаться её полного разряда, а затем, после автоотключения операционной системы подключить блок питания, то автостарта уже не наблюдается.

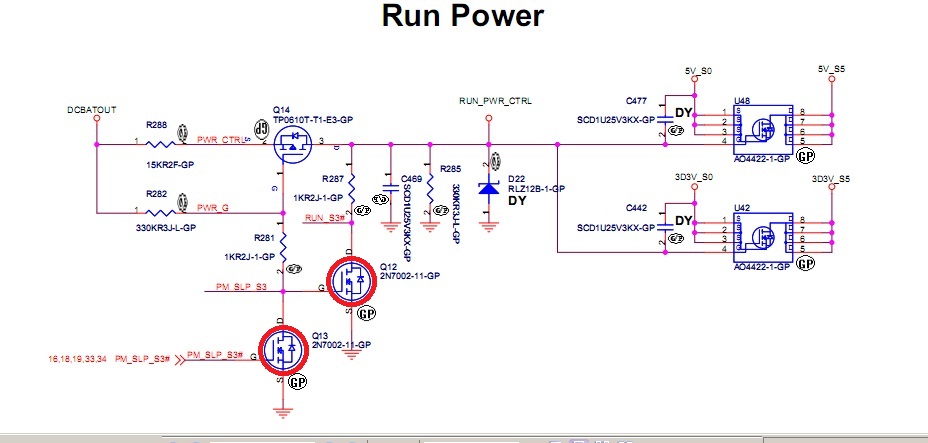

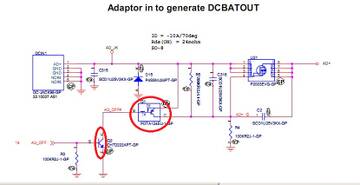

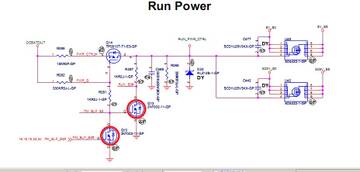

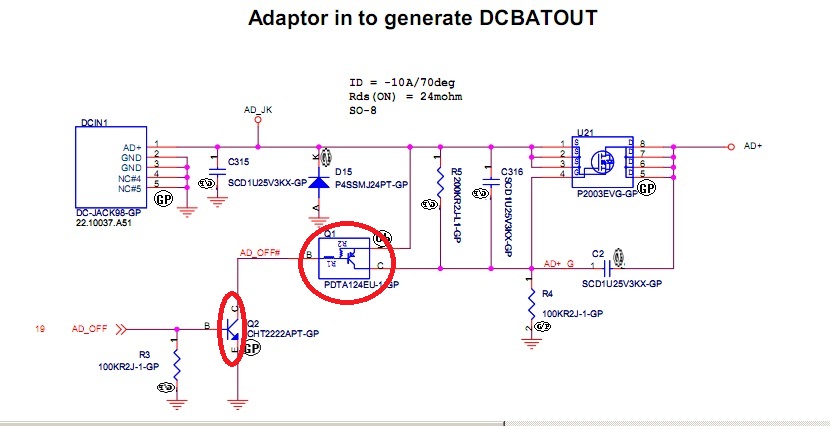

Были сделаны замеры сопротивлений и "прозвонка" 5-ти транзисторов в цепи питания (фото прилагаются), по результатам которых выявлены следующие показатели:
Q12 - сопротивления/"прозвонка"
G-земля = ничего (нет реакции, на мультиметре - "1")/не звонится - "1" на табло
G-D и G-S - ничего (нет реакции, на мультиметре - "1")/не звонится - "1" на табло
S-D - 1.34КОм, скачет и падает до 0.42КОм через 5-7сек./184мВ
D-S - не звонится - "1" на табло
Q13
G-земля = 3КОм/1285мВ
G-S - 3.15КОм/1286мВ
G-D - 6.05КОм/1995мВ - и через секунду "1" на табло
S-D - 2.80КОм/624мВ
D-S - не звонится - "1" на табло
Q14
D-S = 670Ом/670мВ
S-D = G-S = S-G = G-D = D-G = не звонится - "1" на табло
Q1
B "-"-ой щуп, а E"+" - 185КОм
B "-" - C "+" - 44КОм
B "+" - E "-" - 2.2КОм
B "+" - С "-" - 44КОм
E "+" - C "-" - 198КОм
C "+" - E "-" - 158КОм
B "+", а C или E"-" - не звонится - "1" на табло
Q2 - "прозвонка"
B "+" - E "-" - 707мВ
B "+" - С "-" - 717мВ
E "+" - C "-" - 1988мВ
E "+" - B "-" - 842мВ
земля "+" - B "-" - 716мВ
ВАЖНО! Измерения выполнялись непосредственно на плате без выпаивания транзисторов. Резисторы в "обвязке" в норме.
Все мои подозрения падают на Q12.
Буду признателен за Ваши мнения и/или советы на этот счет и то, куда еще "копать" для устранения данной неисправности.
P.S.Прошу извинить за столь громоздкое сообщение. Старался описать всё детального для большего понимания сути проблемы читающими .
