ASUS F402WA (E402WA rev. 2.1) Работает только от аккумулятора

Страница: 1

Сообщений 1 страница 6 из 6

1

  • Автор: dmcherry
  • Старожил
  • Зарегистрирован: 14.10.2014
  • Сообщений: 48
  • Уважение: [+1/-0]
  • Позитив: [+2/-0]
  • Провел на форуме:
    15 часов 54 минуты
  • Последний визит:
    11.02.2021 13:21:44

Ноут ASUS F402WA после залития пивом.

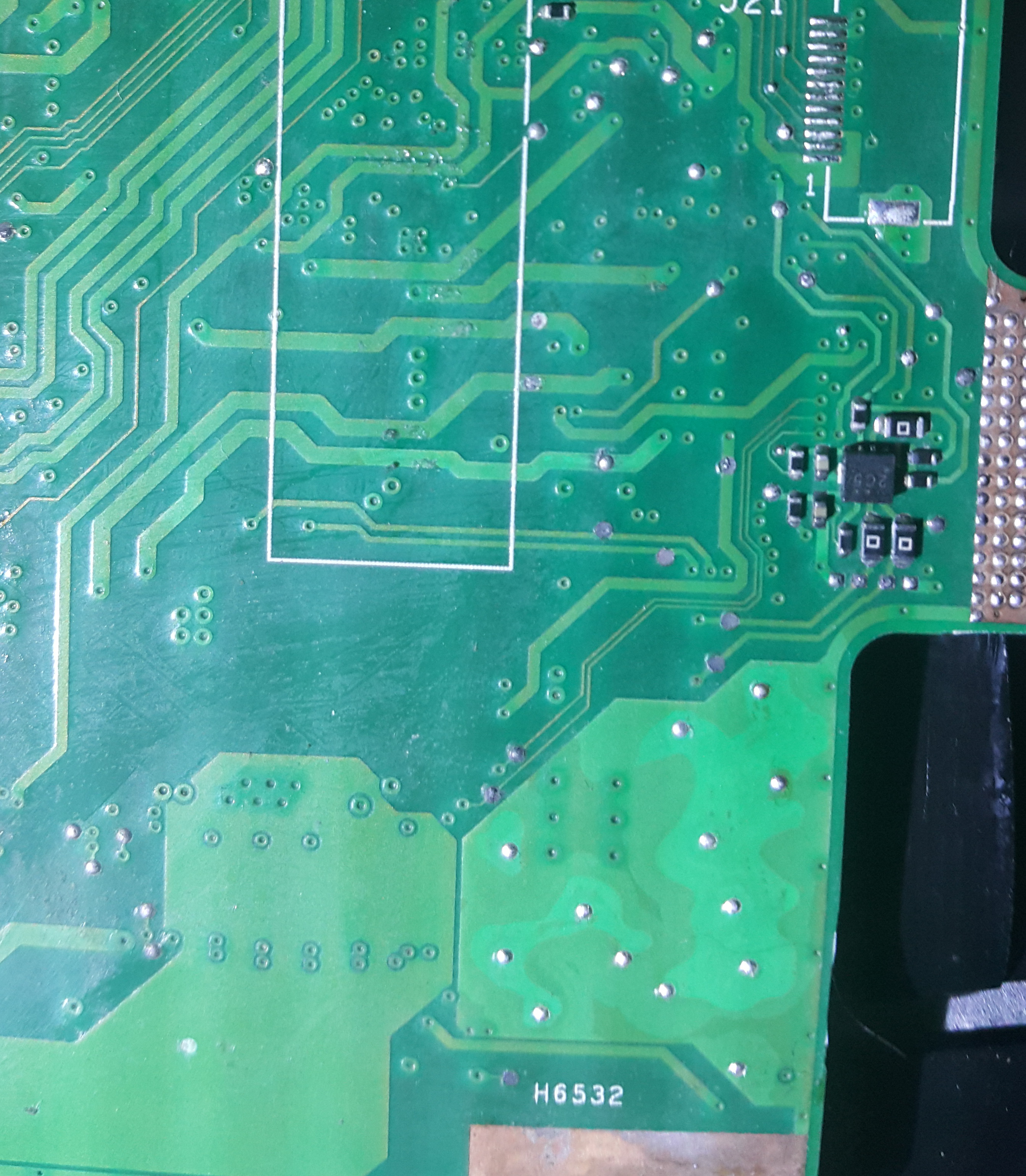

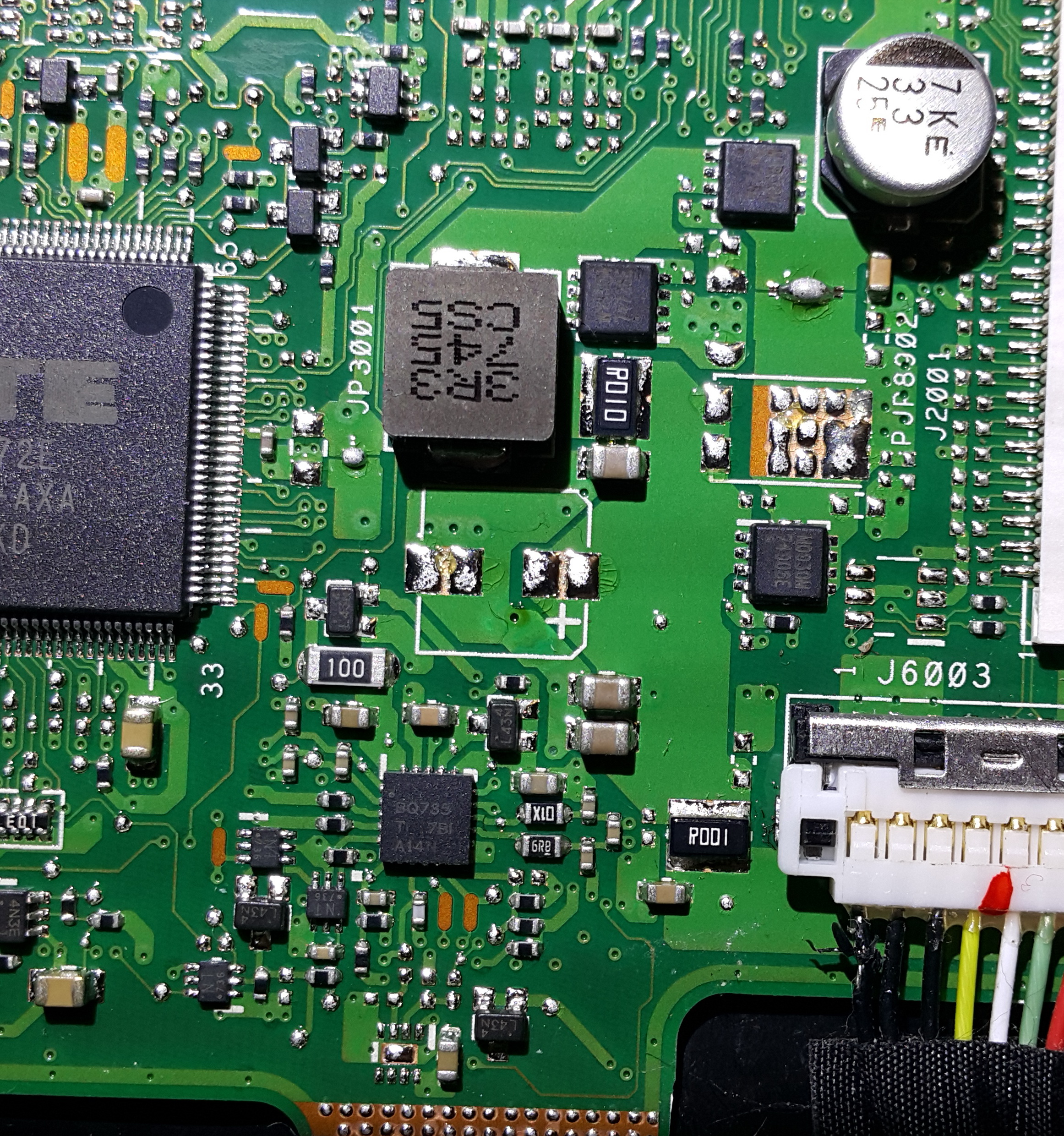

Принес знакомый ноут после залития. При подключении блока питания никаких признаков жизни (на нажатие power не реагирует, диоды не светятся). При вскрытии обнаружил пятно залития со следами эррозии на месте расположения BQ735 (только с обратной стороны платы) у микрухи с обозначением 2C5 (в инете по ней ничего не нашел).
Промыл, просушил. Зарядил отдельно аккумулятор. От аккумулятора ноут запустился (уровень зарядки в винде виден).

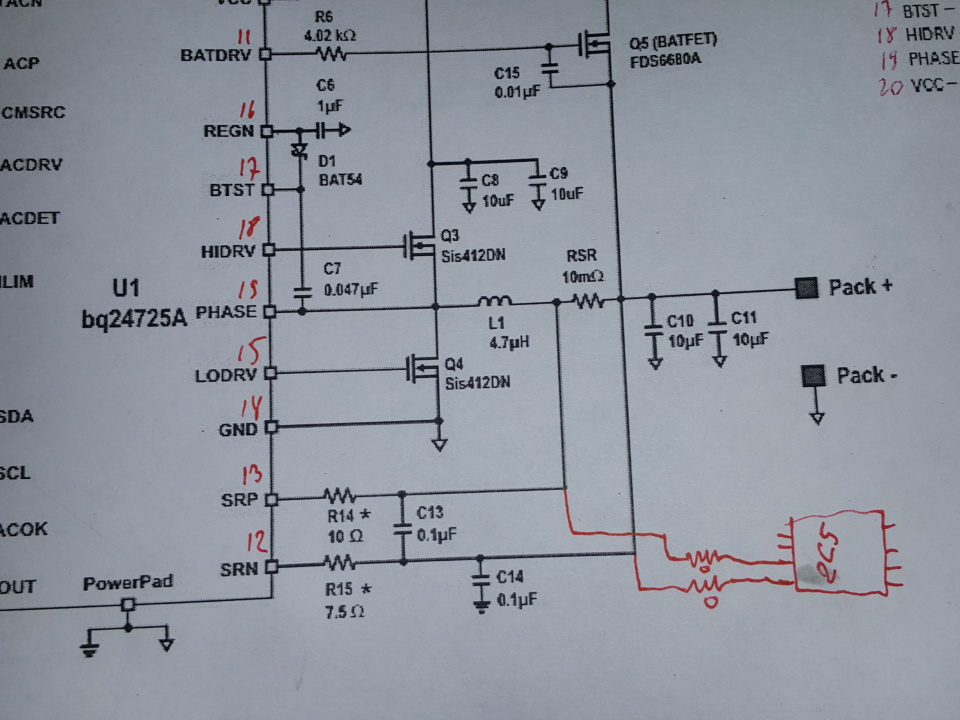

На 20-й ноге BQ735 питание есть, на 5-й ACOK 3В. Открывающие мосфет напряжение ACDRV на 4 ноге чарджера отсутствует. Дата шит чарджера переводил переводчиком, но так и не уловил при каких условиях на ACDRV должно появится напряжение. Может кто-то доступно на объяснит.
Схему не нашел. Хотелось бы получить консультацию по ремонту.
https://forumupload.ru/uploads/000d/85/e8/1687/t35024.jpg
https://forumupload.ru/uploads/000d/85/e8/1687/t56068.jpg
https://forumupload.ru/uploads/000d/85/e8/1687/t55647.jpg

Отредактировано dmcherry (29.02.2020 16:32:12)

0

2

  • Автор: Drost2013
  • Новичок
  • Зарегистрирован: 06.02.2020
  • Сообщений: 3
  • Уважение: [+0/-0]
  • Позитив: [+0/-0]
  • Контакты: 89242298691
  • Провел на форуме:
    1 час 2 минуты
  • Последний визит:
    11.02.2020 02:26:59

смотри напругу на 6 ноге , должно быть от 2,4 до 3,15  вольт.

Отредактировано Drost2013 (09.02.2020 09:20:20)

0

3

  • Автор: dmcherry
  • Старожил
  • Зарегистрирован: 14.10.2014
  • Сообщений: 48
  • Уважение: [+1/-0]
  • Позитив: [+2/-0]
  • Провел на форуме:
    15 часов 54 минуты
  • Последний визит:
    11.02.2021 13:21:44

На 6-й 2.6В

0

4

  • Автор: dmcherry
  • Старожил
  • Зарегистрирован: 14.10.2014
  • Сообщений: 48
  • Уважение: [+1/-0]
  • Позитив: [+2/-0]
  • Провел на форуме:
    15 часов 54 минуты
  • Последний визит:
    11.02.2021 13:21:44

Перемкнул входной мосфет (первый) комп запустился, батарея не разряжается, комп показывает что батарея заряжается, но реально зарядка не идет. Заказал чарджер, буду ждать.

0

5

  • Автор: dmcherry
  • Старожил
  • Зарегистрирован: 14.10.2014
  • Сообщений: 48
  • Уважение: [+1/-0]
  • Позитив: [+2/-0]
  • Провел на форуме:
    15 часов 54 минуты
  • Последний визит:
    11.02.2021 13:21:44

Заменил чарджер, ровным счетом ничего не помогло. Куда копать?

0

6

  • Автор: freeqwer
  • Мастер и Администратор
  • freeqwer
  • Откуда: Нахабино
  • Зарегистрирован: 21.08.2010
  • Сообщений: 6473
  • Уважение: [+279/-0]
  • Позитив: [+172/-1]
  • Возраст: 47 [1976-12-24]
  • Контакты: Тел :8-905-553-7842 Сергей ( Viber и WhatsApp )
    Skype : freeqwer8
    Mail : freeqwer@rambler.ru
  • Провел на форуме:
    4 месяца 19 дней
  • Последний визит:
    02.10.2023 07:58:39

Входные не пробиты ? Батфет не пробит ? Каскад мосфетов отвечающих за заряд ?
Какое напряжение на затворах входных ?
Что на выводах чарджера :
20, 6, 5, 16
