E5-573G (ZRT) Не работает один из USB3.0 в режиме USB2.0

Сообщений 1 страница 5 из 5

1

Здравствуйте!
Собственно сабж - не работает один из USB3.0 при подключении USB2.0 устройств.
Ноутбук изначально принесли с неисправностью: не включается.
Не было дежурных 15В. Было низкое сопротивление по линии питания одного из USB3.0 (как раз того который по итогу и не работает), ну и по мелочи кое-что. Линии данных для устройств USB2.0 в этом порту идут через чарджер-коммутатор (U5), судя по некоторым данным SLG55544VTR меняется на TPS2544 (корректно ли?) что было собственно и сделано.
Также, был заменён ШИМ дежурки TPS51225. После чего аппарат начал включаться, загружаться. Появилось +5В на том USB3.0, но порт не видит подключённые USB2.0 устройства. USB3.0 устройства на этом порту работают штатно (линии данных другие используются).
По управляющим сигналам на U5 (с EN - всё нормально):
1) до включения CTL1=0, CTL2= 5V, CTL3= 5V, ILIM_SEL=3.3V;
2) после включения CTL1=3.3V, CTL2= 5V, CTL3= 5V, ILIM_SEL=3.3V.
Другие порты, а именно ещё один USB3.0 и USB2.0 работают корректно.
Корректна ли замена SLG55544VTR на TPS2544?

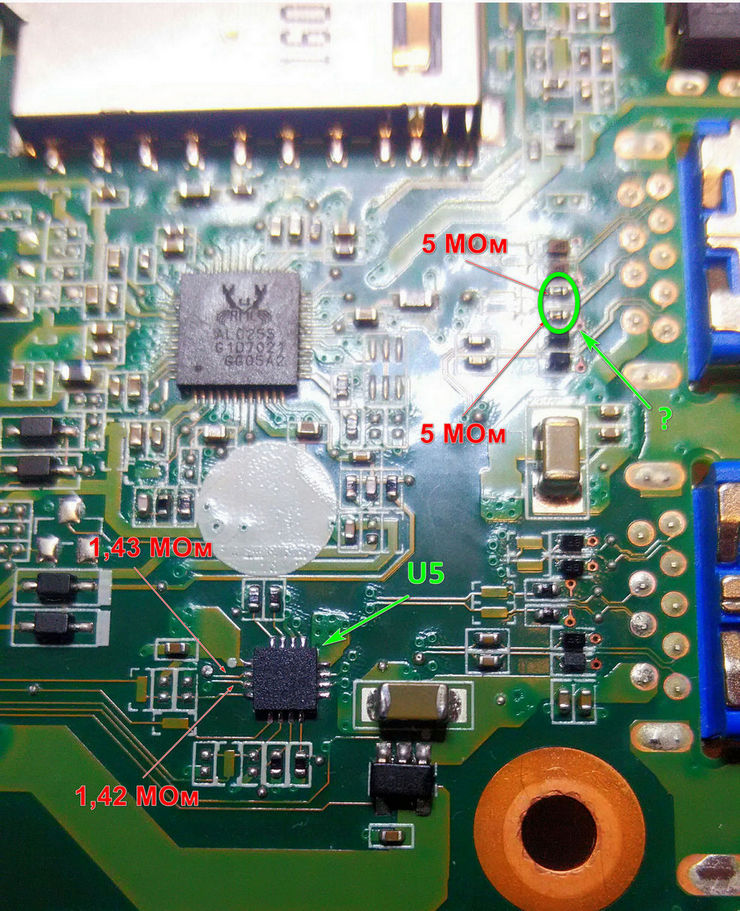

http://forumfiles.ru/uploads/000d/85/e8/2586/t542037.jpg
http://forumfiles.ru/uploads/000d/85/e8/2586/t917158.png

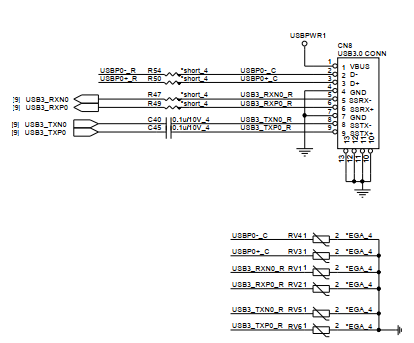

http://forumfiles.ru/uploads/000d/85/e8/2586/t810011.png

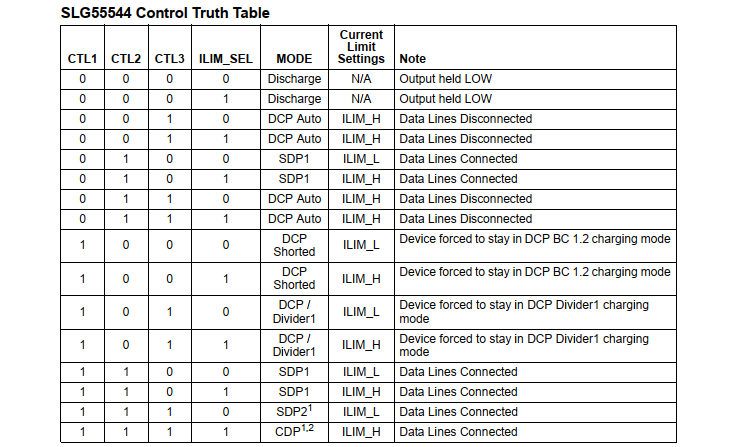

http://forumfiles.ru/uploads/000d/85/e8/2586/t149307.png

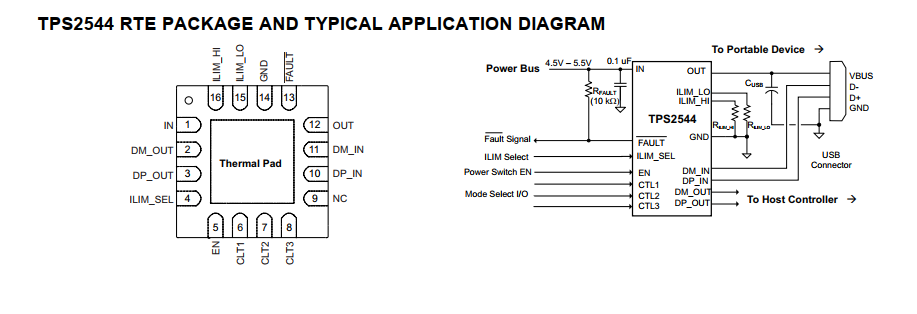

http://forumfiles.ru/uploads/000d/85/e8/2586/t259281.png

Что ещё было сделано?
По линиям данных D- и D+ убрал варисторы. Смотрел осциллографом при включённой плате по эти линиям, присутствует постоянное напряжение 2,5В в сторону порта и в сторону хаба.
Менялись режимы работы TPS2544 путём изменения страпов по CTL1, CTL2, CTL3, в частности устанавливался режим SDP.

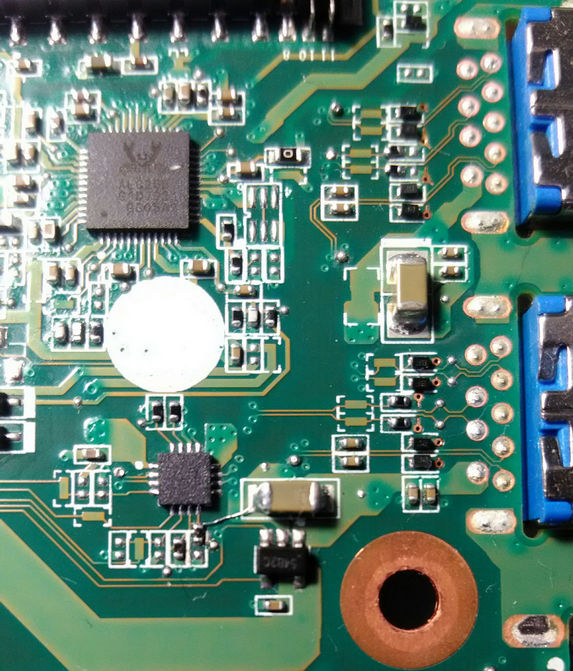

http://forumfiles.ru/uploads/000d/85/e8/2586/t679720.jpg
Всё равно USB2.0 устройство на этом порту не работают.

Снимал TPS2544 повторно. сделал замеры со стороны хаба - никакого потенциала нет.

Возможно ли сделать перемычки (что не хотелось бы) между 2 и 11, а также между 3 и 10 выводами на U5 (TPS2544), например, через сопротивление 1к?

Может кто сталкивался с похожей проблемой?

0

2

Здр.
Я не сталкивался .
По идее, тут не так много вариантов.
Если защита по usb скинута, то тут или сам U5 , или хаб.

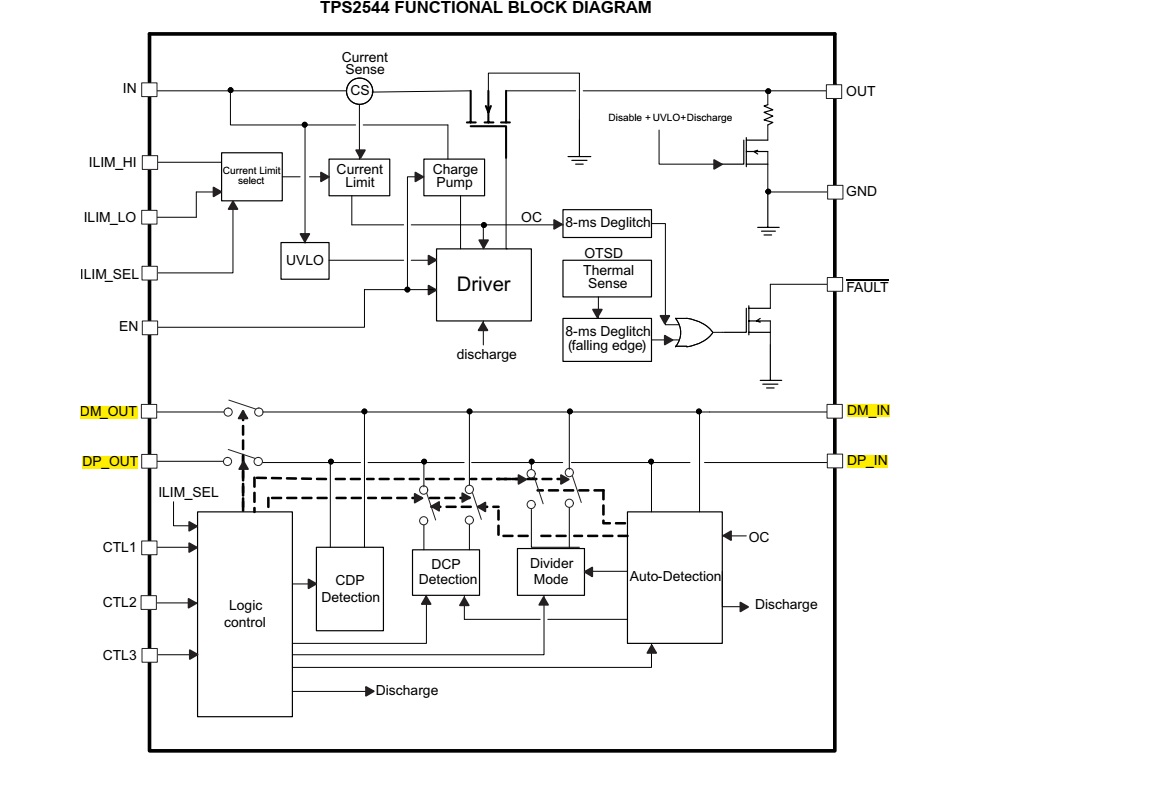

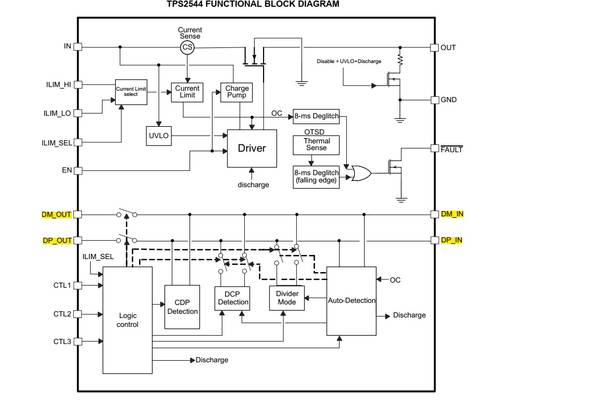

http://forumfiles.ru/uploads/000d/85/e8/2/t221819.jpg

Если посмотреть по даташитам (особо не вникал) , то по таблицам состояния на 22 и 13 страницах различий вроде нет и наверное можно заменить.

Проверьте номинал R257
Напруги нав нет смысла смотреть , так как остальные порты работают
+1.05V_DCPSUS3
+V1.05S_VCCUSBCORE

0

3

Да, различий нет.
Скорее всего, SLG55544VTR слизана с TPS2544, так как в даташитах повторяются целые абзацы...
Линии data идут сразу в хаб после этого коммутатора U5 - она переключает режимы работы USB, контролирует ток и прочее.

Меня смущает потенциал на data около 2,5В (так и должно быть?). Когда убрал TPS2544, исчез и потенциал. Т.е. это от неё шло. Как было  изначально, когда стояла SLG55544VTR - не знаю, может так и должно быть. Поэтому, в нескольких, всеми известных форумах (в том числе и здесь), открыл тему по сабжу.
Сопротивление R257 22,8Ом.
Да, с ними всё ок:
+V1.05S_VCCUSBCORE: 1,06В
+1.05V_DCPSUS3: 1,06В

Хм, также склоняюсь к тому что линиям дата на хабе-кирдык (но пока борюсь с этой мыслью )) ), хотя как и указал выше - сопротивление по ним нормальное.

Отредактировано felixio_01 (28.05.2020 10:24:48)

0

4

felixio_01 написал(а):

Меня смущает потенциал на data около 2,5В

Значение смущает , но думаю стоит посмотреть на рабочих портах.

0

5

На рабочих портах нет потенциала, осциллографом виден обмен данными...
Проблема решена.
1) видимо была бракованная микросхема TPS2544
2) Был плохой контакт (именно плохой) в USB3.0 порту, как следствие - повышенное сопротивление на этой линии данных, как следствие - TPS2544 неправильно отрабатывала выбор режима работы, как следствие и потенциал на линиях data.
Тему можно закрыть, спасибо за участие.

Отредактировано felixio_01 (31.05.2020 17:38:39)
