Asus x550cc rev. 2.0 на наклейке x550vb стартует но нет изображения. Поднимаются все питания кроме питания проца.
При подключении лбп дежурка 4.94 вольта после нажатия кнопки вкл поднимаются остальные кроме питания проца.
Хаб SLJ8E менял мульт ITE IT8517E тоже все без изменений!
Проц распаян на плате SR0N2
Кто подскажет в чем может быть проблема? может кто то сталкивался с таким?
Asus x550cc rev. 2.0 стартует но нет изображения
Страница: 1
Сообщений 1 страница 25 из 25
Поделиться130.09.2020 21:46:36
Поделиться202.10.2020 20:50:48
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
ALL_SYSTEM_PWRGD имеется? BUF_PLT_RST# ?
Поделиться303.10.2020 14:15:12
ALL_SYSTEM_PWRGD на 68 ноге мульта 3,3 вольта
BUF_PLT_RST# -что формирует этот сигнал? где его замерить?
Поделиться403.10.2020 15:59:49
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
mavrik83 написал(а):
BUF_PLT_RST# -что формирует этот сигнал? где его замерить?
22-я нога мульта. Это снятие ресета с проца, после снятия ресета с платы. Если его нет, то первое, что можно проверить это сетевой контроллер на 37-й ноге.
Ресет это некий "ручник" на подобии автомобильного тормоза, пока он активен, то устройство стоит на месте и не способно начинать выполнять рабочие инструкции.
Отредактировано Сеган (03.10.2020 16:02:12)
Поделиться503.10.2020 16:47:09
22-я нога мульта- 0 вольт
на 37-й ноге сетевого контроллера - 0 вольт
Поделиться603.10.2020 19:32:42
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
mavrik83 написал(а):
22-я нога мульта- 0 вольт
на 37-й ноге сетевого контроллера - 0 вольт
Вот и смотрите кто держит ресет, может даже сетевуха и садит.
Отредактировано Сеган (03.10.2020 19:33:22)
Поделиться703.10.2020 19:41:25
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Немного назад надо забежать и глянуть PLT_RST#
Если нет PLT_RST#, то надо проверить факт отвала контактов у хаба, вывод ресета у него скраю чипа, можно попробовать немного надавить и стартануть.
Добавлено спустя 6 часов 20 минут 24 секунды:
Пардон! Забыл, что вы упомянули что хаб вы меняли.
Отредактировано Сеган (04.10.2020 02:01:49)
Поделиться803.10.2020 20:08:25
PLT_RST# - то же 0 вольт
надавливание на хаб никаких результатов не дает
попробую снять сетевой контроллер
Поделиться903.10.2020 20:23:08
снял сетевой контроллер без изменений
плата не выключается с кнопки вкл хотя сигнал при нажатии на кнопку просаживается в 0 вольт
Поделиться1003.10.2020 20:44:07
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Питание проца говорите не поднимается. Может стоит внимательно приглядеться к ШИМ проца RT8885A. ALL_SYSTEM_PWRGD у вас есть и это разрешение на запуск, так что, если есть питание ШИМ и сопротивление на линии в норме, то должно что-то выдать.
Сопротивление на процовых дросселях измеряли, там нет аномалий?
Смотрите на ШИМ питание 5 Вольт на 27-м выводе, включалку на 28-м выводе.

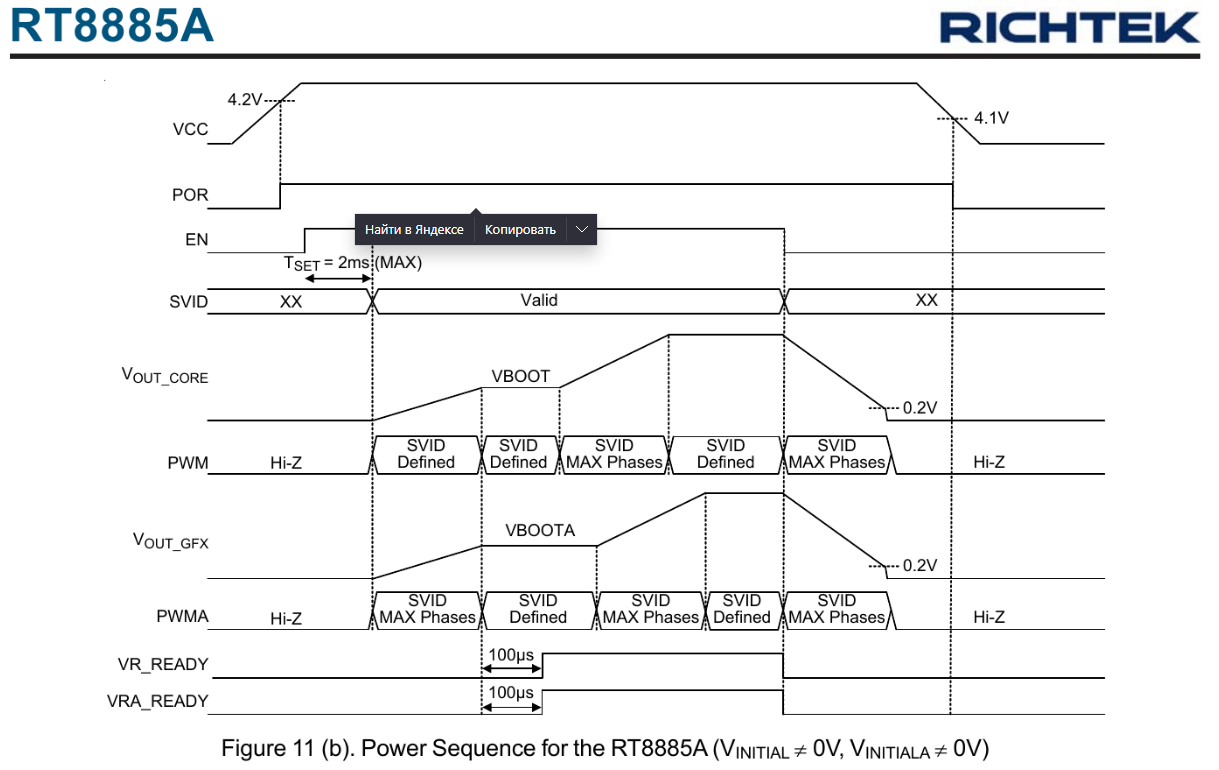

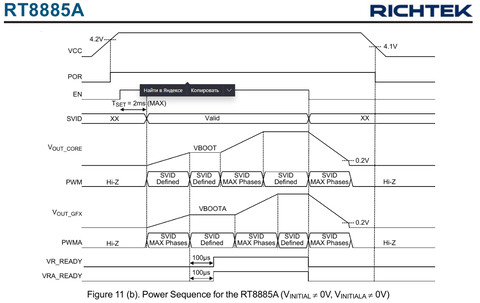

короче, вот последовательность для ШИМ:
Отредактировано Сеган (04.10.2020 01:46:50)
Поделиться1104.10.2020 15:47:30
27 нога шима проца 4.83 вольта
28 - 3.3 вольта
Сопротивление на процовых дросселях один 3.4 ом второй 4.2 ом
Поделиться1204.10.2020 16:28:10
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Условия для запуска ШИМ у вас есть, значит ШИМ ждет указаний необходимых PWM значений, для формирования нужного уровня напряжения процессору,
иными словами нужна команда SVID, состоит SVID из трех выводов это 12,13,14-й вывод, а именно VDIO, ALERT и VCLK.
Вам нужно посмотреть осциллографом, что на VDIO и VCLK, если там нет шевелений, то есть проблема обмена информацией о поднятии необходимого питания.
Кто именно виноват в этом тут вам уже выяснять. Легче начать с ШИМ, но если предыстория ноутбука такова, что ноут был ударен, то конечно надо поднять проц и смотреть порванные пятаки.
Отредактировано Сеган (04.10.2020 22:04:49)
Поделиться1305.10.2020 08:24:14
еще мне не дает покоя то что на платах Асус должен быть автостарт при подключении питания без батарейки CMOS
но плата не стартует и после старта не выключается с кнопки вкл.
Поделиться1405.10.2020 11:27:26
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Про БИОС не спрашиваю, полагаю, что прошивали уже рабочими дампами.
Присмотритесь еще к памяти. Посмотрите наличие 1,5 Вольта на чипах и проверьте DRAMRST# и H_DRAM_PWRGD_R это все должно быть до основного питания процессора.
Отредактировано Сеган (05.10.2020 11:37:46)
Поделиться1505.10.2020 20:04:47
биос конечно прошивал исправным дампом с чистым МЕ регионом
по поводу памяти передвигал резисторы отключал распаяную на плате, а наличие 1,5 Вольта на чипах и DRAMRST# и H_DRAM_PWRGD_R не проверял
Поделиться1605.10.2020 20:53:50
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
mavrik83 написал(а):
по поводу памяти передвигал резисторы отключал распаяную на плате, а наличие 1,5 Вольта на чипах и DRAMRST# и H_DRAM_PWRGD_R не проверял
Уделите этому внимание, потому что питание проца поднимается как раз после всех этих манипуляций с памятью.
Поделиться1705.10.2020 21:14:02
DRAMRST# и H_DRAM_PWRGD_R где посмотреть?
Поделиться1805.10.2020 21:25:39
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
mavrik83 написал(а):
DRAMRST# и H_DRAM_PWRGD_R где посмотреть?
По бордвью смотрите.
Сейчас нет возможности посмотреть.
Отредактировано Сеган (05.10.2020 21:58:54)
Поделиться1907.10.2020 16:51:31
снял проц
и появилось невысокое питание на дросселях процессора
получается проц просаживал питание??
Поделиться2007.10.2020 17:46:53
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
mavrik83 написал(а):
снял проц
и появилось невысокое питание на дросселях процессора
получается проц просаживал питание??
Еще не ясно что было по SVID, может он и не общался с ШИМом.
А по пятакам видно что-то, есть подозрение, что был отвал или обрыв?
Поделиться2107.10.2020 18:36:49
по пятакам все отлично нет никаких обрывов насчет отвала сомнительно
штук пять после снятия припоя с платы были потемневшими (серыми)
Поделиться2207.10.2020 20:06:09
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
mavrik83 написал(а):
по пятакам все отлично нет никаких обрывов насчет отвала сомнительно
штук пять после снятия припоя с платы были потемневшими (серыми)

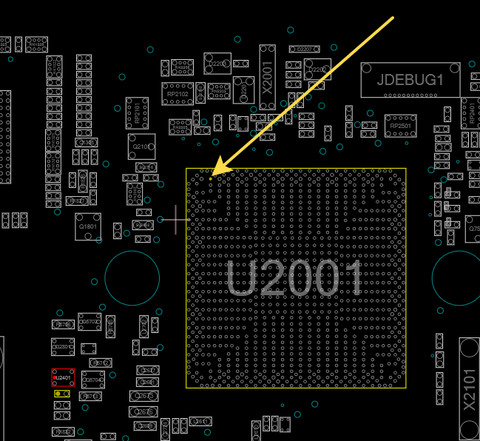

Чисто для интереса может скажете какие, глянуть по бордвью сигналы этих пятаков. Хотя бы область.

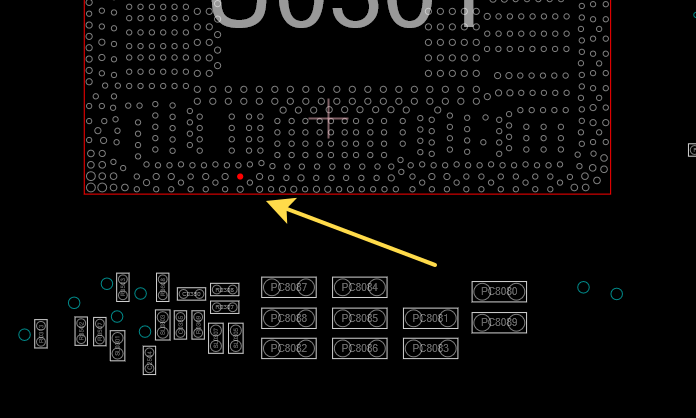

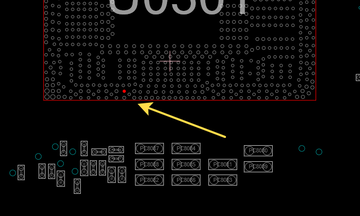

Не эта ли область?
Отредактировано Сеган (07.10.2020 20:09:40)
Поделиться2309.10.2020 19:22:09
ремонт встал при установке проца у него один угол задрало вверх((((
Поделиться2409.10.2020 19:34:33
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Изогнуло что ли?
Попробуйте выправить подложку и снова посадить заклеив его поверхность каптоновым скотчем (пару слоев), просто низом больше работать.
Отредактировано Сеган (09.10.2020 19:36:30)
Поделиться2509.10.2020 20:53:16
Да, изогнуло!
Паяю не я тот кто паял говорит невозможно посадить постоянно один угол задирает...
