на pd7 тоже нет ничего
sve1511n1rw не включается
Сообщений 31 страница 60 из 160
Поделиться3206.10.2020 14:58:34

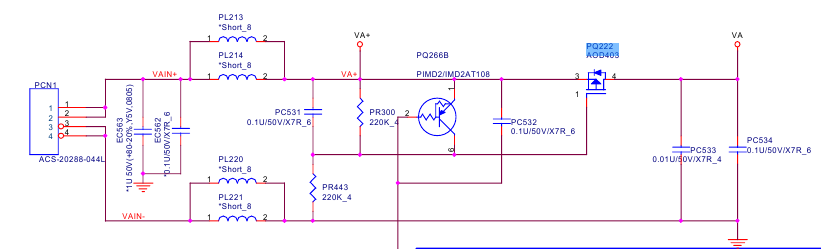

вот эту часть схемы надо проверить, через транзистор pq266 все идет
Поделиться3306.10.2020 15:01:24
плата перестала включаться после установки, как потом выяснилось - несовместимого процессора. Если это поможет для выяснения возможных причин. Есть такая же плата, с греющимся хабом и нерабочим lan/wlan, но оттуда уже переставлены многие детали на эту.
Отредактировано Александр32 (06.10.2020 15:16:50)
Поделиться3406.10.2020 16:03:24
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Если у вас 19 Вольт проходит на плату, то не трогать район входа питания. Забудьте про него пока. Ваша задача это обеспечить начальную работу платы, в нее входит два главных элемента это дежурные напряжения (6237LDO5) и мультиконтроллер, который управляет всеми сигналами на плате как регулировщик на перекрестке.
Отредактировано Сеган (07.10.2020 10:25:01)
Поделиться3506.10.2020 16:05:22
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Александр32 написал(а):
на pd7 тоже нет ничего
Секундочку, то есть вы говорите, что через PQ266 19 Вольт проходит. а на плате нет 19 Вольт на PD7 ?

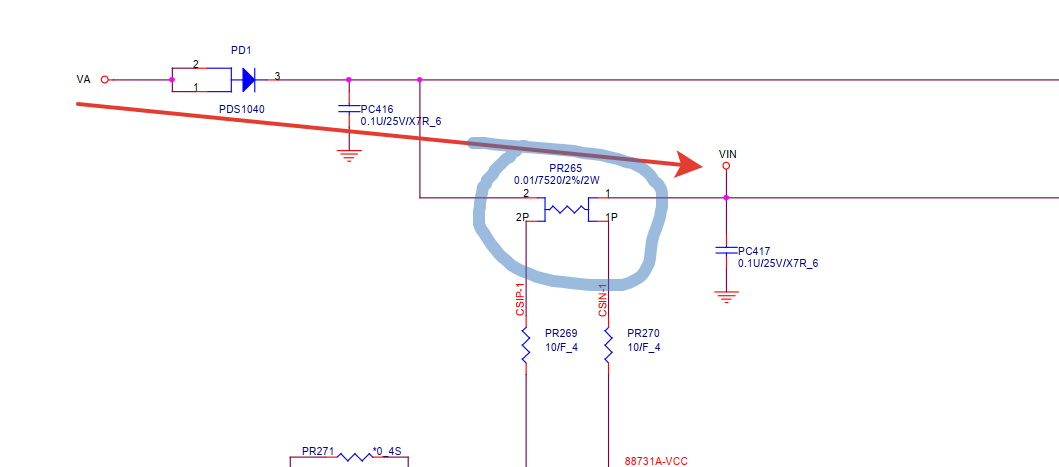

Вам нужно, чтобы 19 Вольт появилось на линии VIN
Для этого замеряйте сопротивление на этой линии, можно измерить на токовом резисторе, который я обвел.
Без VIN никакого кина не будет, это 19 Вольт, которые расходятся по плате и питают преобразователи. Еще эта линия чаще называется B+
Отредактировано Сеган (06.10.2020 16:11:01)
Поделиться3606.10.2020 16:59:18
через транзистор pq266 все идет - это я предполагаю, что через него ток должен проходить на pq222. На 266 еще не замерял пока ничего. Результаты замеров напишу, и сопротивление тоже.
Отредактировано Александр32 (06.10.2020 17:02:47)
Поделиться3706.10.2020 17:00:28
с линии VA вот точно ничего нет, на сдвоенном диоде шотки pd1.
Поделиться3806.10.2020 20:04:18
сопротивление на точке pr265 1 мегаом. pq266 ноги 2,3 по 6 ом звенят
Отредактировано Александр32 (06.10.2020 20:05:57)
Поделиться3906.10.2020 20:12:23
pq266 ноги 1 и 6 по 19в, на остальных 0
Поделиться4006.10.2020 20:22:07
наткнулся случайно на неисправность с такими же признаками , как у меня - на pq222 0 было, в итоге замкнул pg13 и о чудо ! появились напряжения. Сейчас все проверю и напишу
Поделиться4106.10.2020 20:26:41
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16

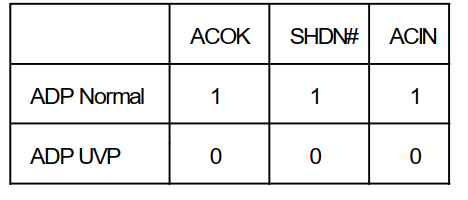

Уровень этих трех сигналов озвучте
Александр32 написал(а):
в итоге замкнул pg13 и о чудо ! появились напряжения.
Это не чудо, это вы защиту сбросили. Проблему нужно искать, а не на чудо надеяться )
Отредактировано Сеган (06.10.2020 20:34:41)
Поделиться4206.10.2020 20:39:13
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Давайте сделаем так:
Если у вас нет проблем на линии VIN, то припаяйтесь проводком к ней и подайте на нее 19 Вольт с ЛБП (19 Вольт, 0,5 Ампер) После этого смотрите появления дежурных напряжений, если они есть и плата стартует исправно, то тогда будем смотреть неисправность схемы защиты, которая иногда дает сбой.
Поделиться4306.10.2020 21:42:54
шим дежурки -
5 нога 3,3в
6 нога 19в
7 нога 5в
+3vpcu 3,3в
ACOK 4.6в
shdn# 5в.
acin 3.3в
Поделиться4406.10.2020 21:45:12
ec wake on на 107 ноге мульта 2,1в в дежурном режиме
Поделиться4506.10.2020 22:01:21
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Это после чего так все заколосилось?
Поделиться4606.10.2020 22:09:55
после замыкания pg13 заработало. 5v enable и 3v enable 2.1в. - не низкие?
Поделиться4706.10.2020 22:18:03
отсутствует эзернет микруха, микросхема картридера. Также кондер с567, надо его на другое место припаять согласно бордвью. Номинал его не важен, лишь бы вольтаж подходил?
Поделиться4806.10.2020 22:22:34
а могла плата уйти в защиту при установке несовместимого процессора?
Поделиться4906.10.2020 22:33:10
15vpcu уже после нажатия кнопки должно быть? и на дросселях pl216 , 217 тоже после кнопки?
Поделиться5006.10.2020 22:33:43
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Александр32 написал(а):
15vpcu уже после нажатия кнопки должно быть? и на дросселях pl216 , 217 тоже после кнопки?
Это все до кнопки должно быть. Они от того и называются дежурными, потому что стоят на дежурстве, дежурят чтобы обеспечить быстрый запуск всего, чтобы все необходимое уже было запитано. До кнопки только 6237LDO5, а на pl216 и 217 после кнопки.
Отредактировано Сеган (07.10.2020 10:27:45)
Поделиться5106.10.2020 22:55:53
15vpcu 0
Поделиться5206.10.2020 22:57:55
оно формируется двумя конденсаторами и двумя диодными сборками?
Поделиться5306.10.2020 22:59:16
pd8, pd9 0
Поделиться5406.10.2020 23:02:40
на 23 ноге шим дежурки нет ничего
Поделиться5506.10.2020 23:14:10
https://yandex.ru/efir?stream_id=45dd9d … nu_yavideo а тут указано, что на этих дросселях появится питание только после нажатия кнопки. На этой платформе так
Поделиться5606.10.2020 23:16:39
на рс465 нет ничего
Поделиться5707.10.2020 09:07:08
на кнопке включения 0. На дросселях pl216-217 0. На них появится же после кнопки.
Поделиться5807.10.2020 10:18:44
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Александр32 написал(а):
https://yandex.ru/efir?stream_id=45dd9d … nu_yavideo а тут указано, что на этих дросселях появится питание только после нажатия кнопки. На этой платформе так
Да, точняк. Совсем забыл. Мой косяк. Глянул 43-ю страницу схемы и убедился, посмотрев карту появления напряжений. Молодец, что заметил.
Силовые поднимаются только если идет зарядка аккумулятора, просто при подключении адаптера силовые 3 и 5 Вольт не стоит ждать.
И на PC465 15VPCU тоже не ждите, потому что они качаются 5-ти вольтовой линией. Вам нужно напряжение на 6237LDO5

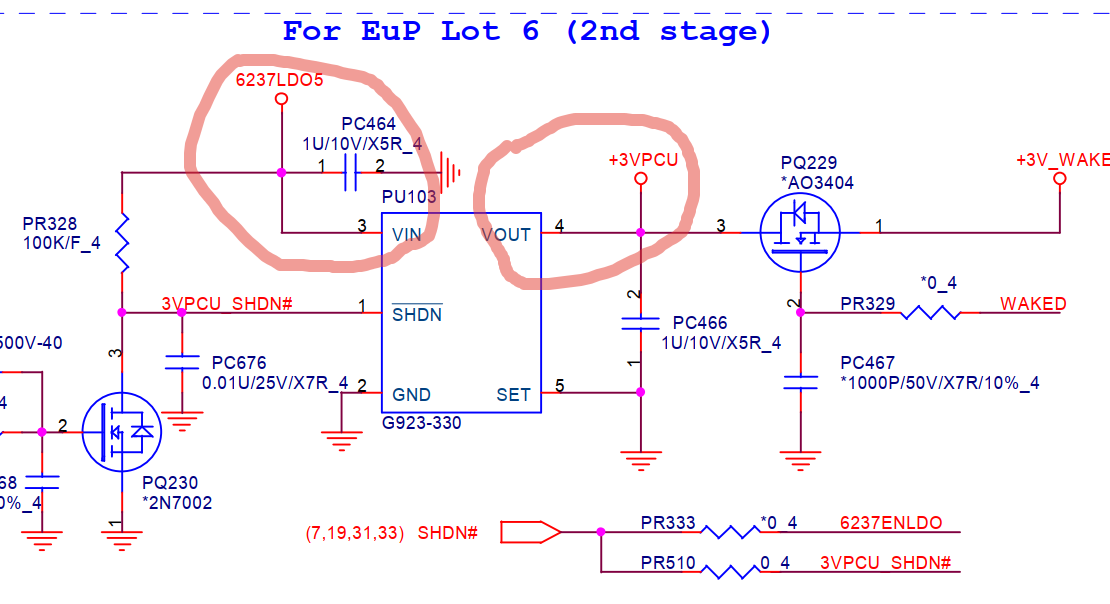

Сделайте замеры на PU103 на 3 и 4-м выводе
Поделиться5907.10.2020 10:20:57
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Александр32 написал(а):
а могла плата уйти в защиту при установке несовместимого процессора?
Не думаю, скорее ее зачинили насмерть.
Поделиться6007.10.2020 16:43:18
на pu103 все норм - на 3 ноге 5в, 4 нога 3,3 вольта.
