а как проверить хаб? есть другая плата, но там он грелся сильно, и запуск был раза с 5го. Сопротивление питания его, замыкание? Косвенно можно посмотреть выводы data+- на usb. 919 +3V_VCCADAC вот этот сигнал питание хаба?
sve1511n1rw не включается
Сообщений 91 страница 120 из 160
Поделиться9208.10.2020 09:21:51
на l9 можно посмотреть
Поделиться9308.10.2020 10:35:03
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Есть вероятность, что хаб тоже обулся в белые тапки.
Посмотрите линии USB, LVDS и HDMI, может по ним что-то увидите, иначе только после установки мульта будет видно, робит он или нет.
Проверить кварц Y1 он должен генерить 32кГц.
И питание RTC_RST#, на R238 с обеих сторон 3 Вольта должно быть.
Отредактировано Сеган (08.10.2020 10:40:05)
Поделиться9408.10.2020 12:10:22
есть осциллограф 10мгц аналоговый, генерацию проверю. А вот lvds и hdmi не знаю где смотреть
Поделиться9508.10.2020 13:18:19
генерация на кварце есть. rtc_rst# есть 3в на резисторе r238
Поделиться9608.10.2020 14:08:06
vin lvds на коннекторе шлейфа матрицы con9 и ext lvds bright?
Поделиться9708.10.2020 14:15:19
а usb - линии data+- прозвонить на разъемах? Это и есть проверка линии usb?
Поделиться9808.10.2020 15:29:36
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16

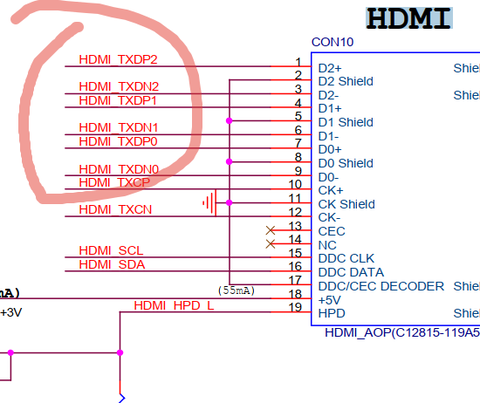

Объясню вкратце, как всегда проверять линии, будь USB или HDMI или LVDS.
Смотришь по схеме выводы данных
И измеряешь сопротивление каждой линии относительно земли.
Эти линии должны быть примерно одинакового сопротивления, колебаться могут незначительно.
Если увидел на одной линии 800 кОм, а на второй 220 кОм, то гарантированно есть проблема.
Если одна линия 900 кОм. а вторая 840 кОм, то это не может говорить о явной проблеме.
Так же с портами USB, там две линии, каждую проверяешь относительно земли и если есть сильный разбег, или у обеих подозрительно низкое сопротивление то это звонок.

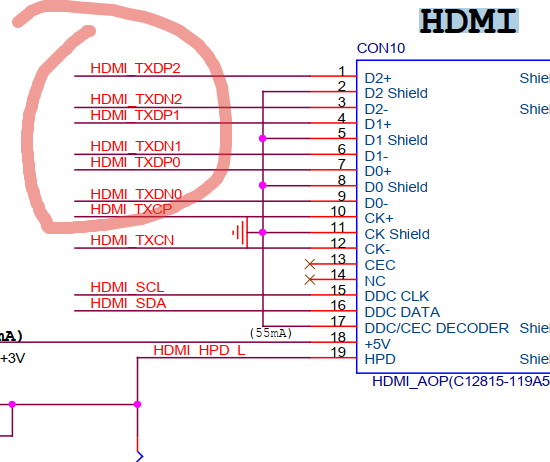

С HDMI все так же. Можно даже на схему не смотреть, эти линии данны на плате видно, они выделяются исходящими парными дорожками от разъема.
Поделиться9908.10.2020 16:00:06
примерно понял -выводы данных идут парами, и в парах каждую линию проверять сопротивление
Поделиться10008.10.2020 16:35:36

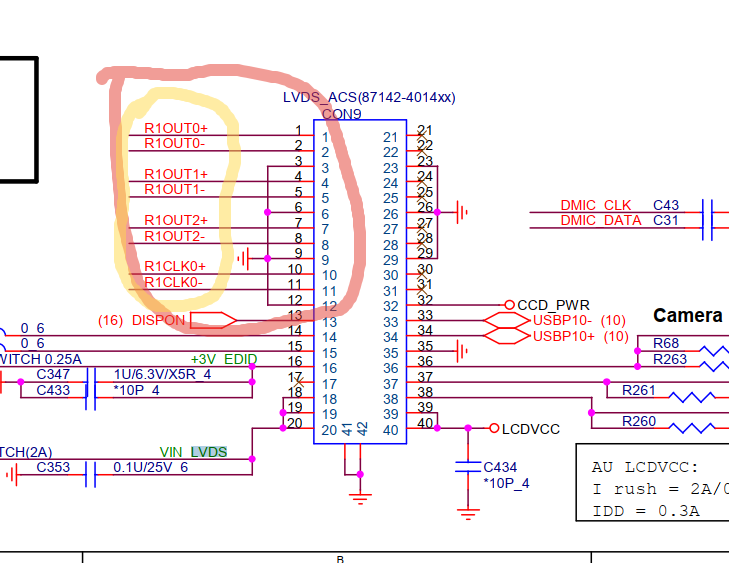

пара - это линия, правильно? в каждой паре смотреть примерно одинаковое сопротивление? Или у всех 8 выводов, например, как тут в lvds?
Поделиться10108.10.2020 16:37:57
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Александр32 написал(а):
пара - это линия, правильно? в каждой паре смотреть примерно одинаковое сопротивление? Или у всех 8 выводов, например, как тут в lvds?
У всех выводов данных должно быть примерно одинаковое сопротивление, а не только у отдельных пар.
Просто прозваниваете каждую линию данных и все. Парность или не парность линий, это вообще не берите в расчет, это все особенности интерфейса и просто по привычке их так называю.
Отредактировано Сеган (08.10.2020 16:41:34)
Поделиться10208.10.2020 17:30:18
на con4 выводы 2,3,5,6,8,9 - usb
Поделиться10308.10.2020 18:04:36
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Александр32 написал(а):
на con4 выводы 2,3,5,6,8,9 - usb
Ну да, три порта. Дерзайте.
Поделиться10408.10.2020 19:02:52
lvds в порядке. hdmi как-то странно прозванивается, на пределе 20 Мом растет и зашкаливает, на 200 мегаомном - 1,1 мегаома. usb линии в порядке
Поделиться10508.10.2020 19:18:07
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Александр32 написал(а):
на 200 мегаомном - 1,1 мегаома
норм
Поделиться10614.10.2020 11:13:42
заказал новый мульт, поставлю - отпишусь
Поделиться10715.10.2020 23:23:52
помогли мне поставить мульт, паял опытный мастер. В общем на кнопке 0,3 вольта.
Поделиться10816.10.2020 00:04:58
почему-то греется шим дежурки, и резистор pr321
Поделиться10916.10.2020 10:46:41
на 14 и 27 выводах дежурки enable 5 и 3 v - по 2,1 вольта
Поделиться11016.10.2020 16:01:21
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Александр32 написал(а):
на 14 и 27 выводах дежурки enable 5 и 3 v - по 2,1 вольта
Не должно там быть высокого уровня до кнопки, да и pr321 не должен греться.
Менять вам нужно дежурку. Проверьте еще транзисторы, а для верности вообще махните их, взяв с донора с любого преобразователя в таком же корпусе с током не менее 13 Ампер. Таких море на старых платах.
Поделиться11116.10.2020 19:26:26
транзисторы pq228, 224, 223. 227?
Поделиться11216.10.2020 19:43:01
сигналы enable 5 и 3v должны быть ближе к 0 до кнопки?
Поделиться11316.10.2020 19:44:35
и еще такой вопрос: а на кварце y2 должна быть генерация до кнопки?
Поделиться11416.10.2020 19:46:51
от непропая шим дежурки может быть такое? Я ее попробую получше припаять
Поделиться11516.10.2020 22:29:42
снял\поставил шим дежурки, стало на 14 и 27 ее ногах по 3,3 вольта . Видимо, только новая шим нужна?
Поделиться11616.10.2020 23:58:23
и нет сигнала +3v s5, можете подсказать, где он формируется?
Поделиться11717.10.2020 13:34:09
поменял 4 транзистора у шим дежурки, как советовали. С другой такой же платы. На кнопке 1,3 в
Поделиться11817.10.2020 13:45:04
pq228 и pq227 сток-исток звонится в обе стороны, он постоянно открыт и не закрывается мультиметром
Отредактировано Александр32 (17.10.2020 13:48:37)
Поделиться11917.10.2020 13:51:23
снял pq228 - pq227 перестал звенеть, а площадки на pq228 звенят. Значит кз где-то еще. буду искать
Поделиться12017.10.2020 13:56:01
можно ли на площадку source подключить лбп и искать кз?
