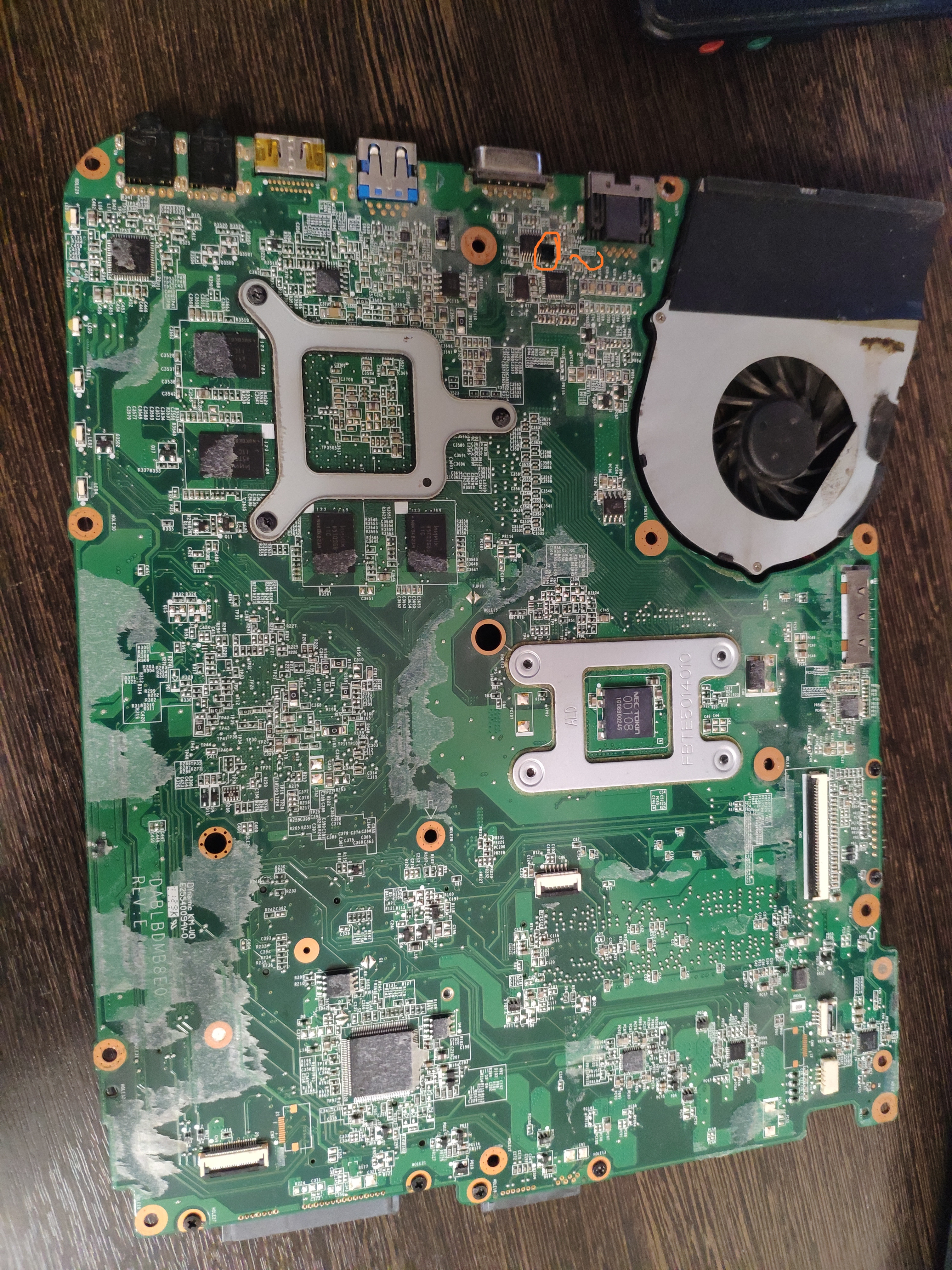

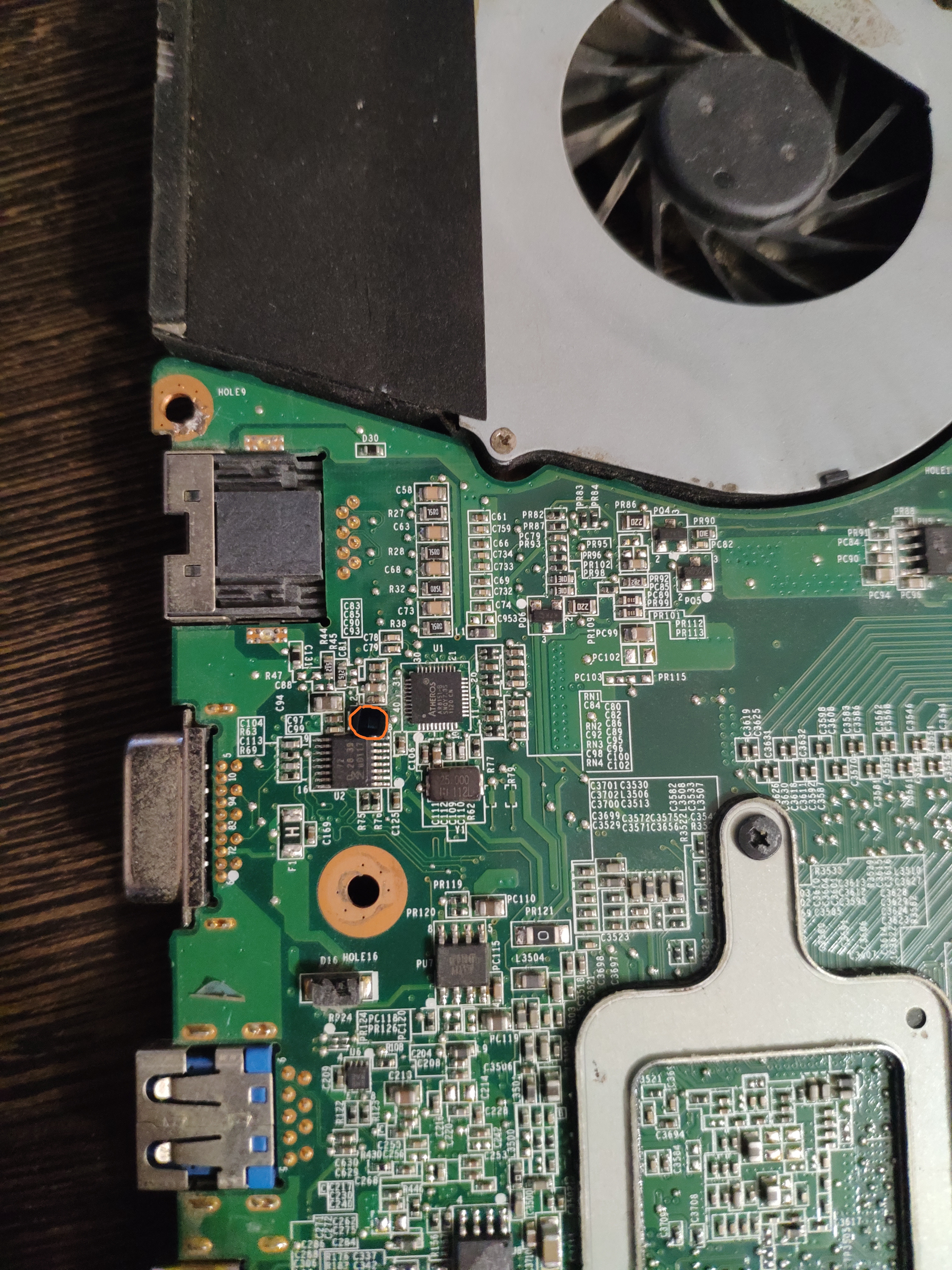

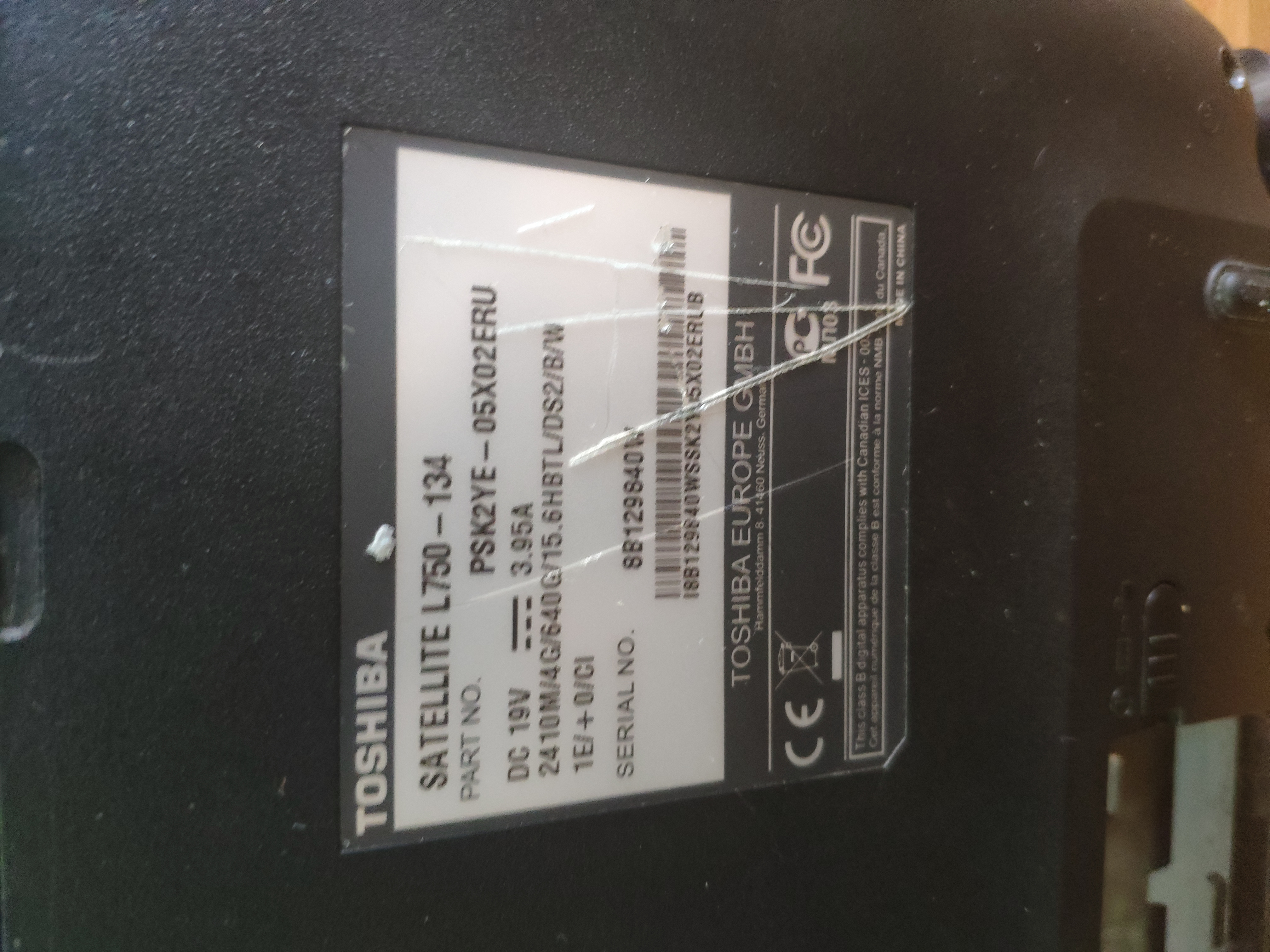

Не могу найти на данную материнскую плату Бордвью. Схемы не научился читать. Имеется компонент на ней нет маркировки. На фото выделил оранжевым кружочком возле vga разьема. Плата работает стартует. Для чего нужен этот компонен? И каким компонентом его заменить? Можно ли без этого компонента? Спасибо за ранее за помощь!!!

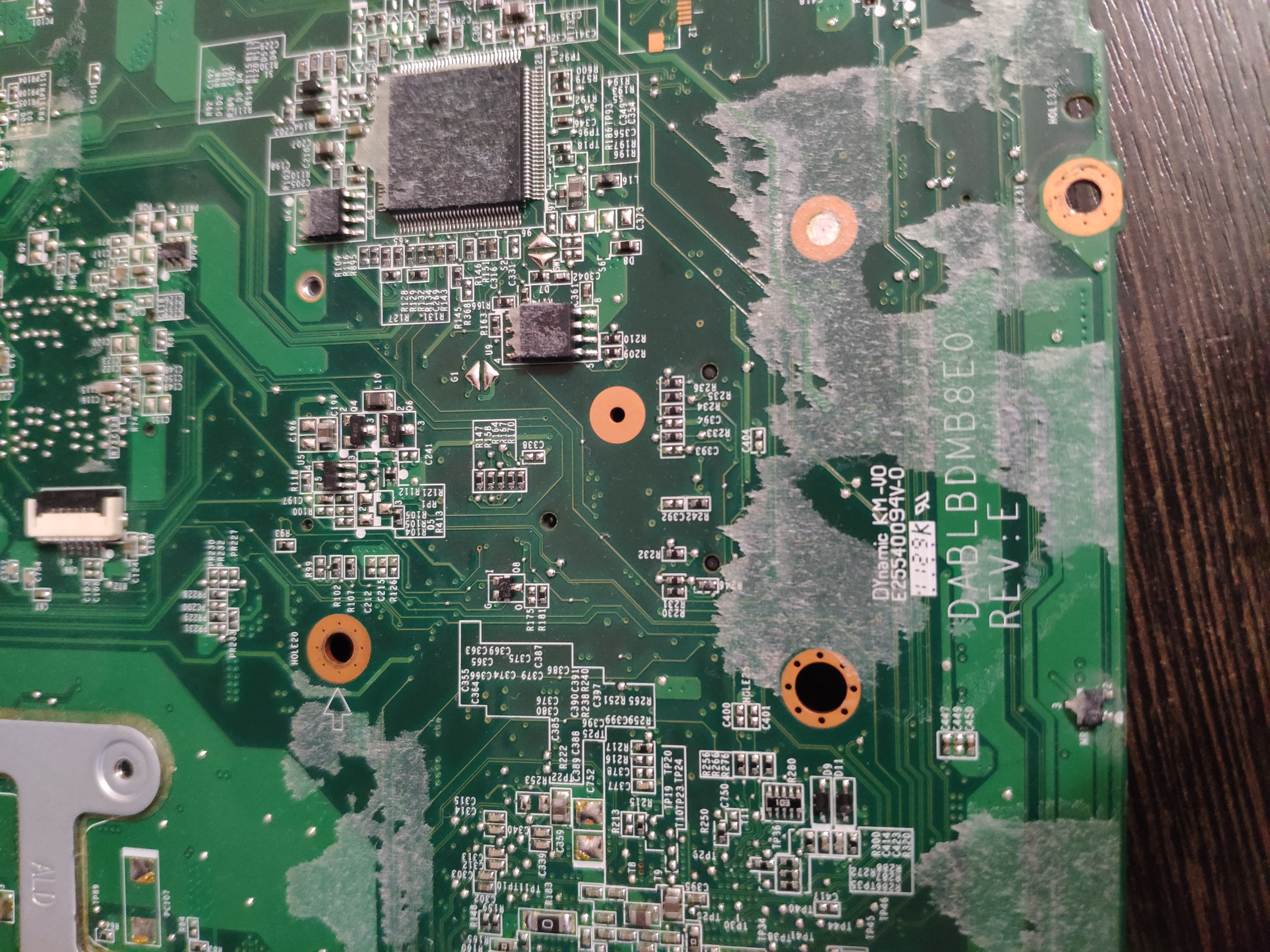

Материнская плата dablbdmb8e0 rev:e не могу найти Бордвью
Страница: 1
Сообщений 1 страница 14 из 14
Поделиться114.11.2020 07:11:43
Поделиться214.11.2020 11:05:25
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Это дроссель 4.7uh / 1А в цепи сетевого чипа.
По моему линия отвечает за уровень на линиях данных.
Сеть не будет робить без него.
Меняйте на аналогичный по параметрам и все. Если не нужна проводная сеть, то работайте так.
Отредактировано Сеган (14.11.2020 11:08:33)
Поделиться314.11.2020 16:52:02
Я сразу поменял бы, на этой катушке никаких надписей нету, а схемы читать не научился ещё (
Поделиться414.11.2020 20:04:39
дроссель 4.7uh / 1А это его название?
Поделиться514.11.2020 23:47:32
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Суфиян написал(а):
дроссель 4.7uh / 1А это его название?
Это индуктивность 4.7 микроГенри, максимальный ток 1 Ампер.
Поделиться616.11.2020 15:11:22

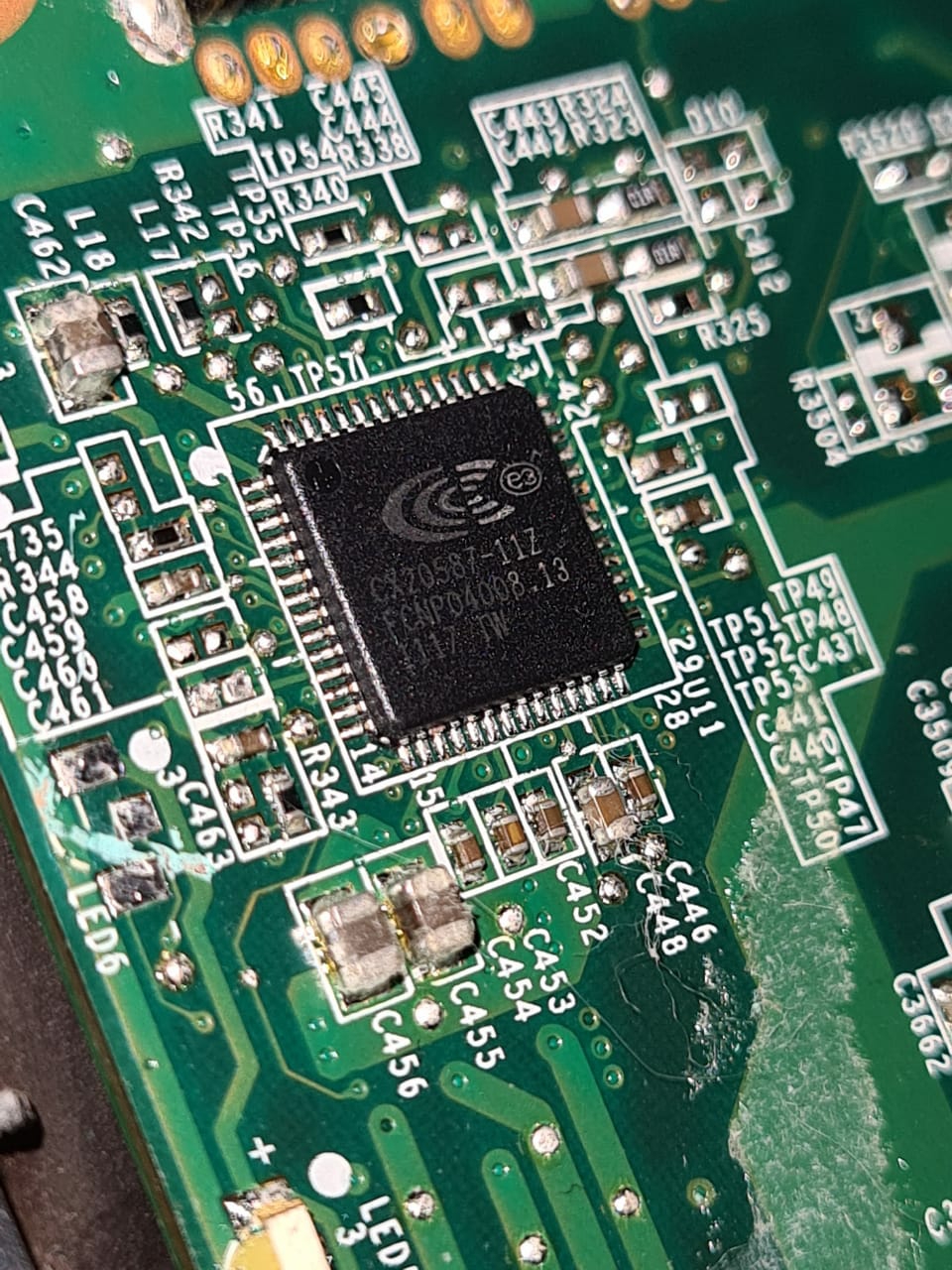

Заменил дроссель чуть больше 1А. не работает звук. драйвера удалял по новой ставил толка нет, звуковой чип в наличии нигде нет аналоги не знаю какие подходят. Чип звука сам не греется.
Поделиться717.11.2020 00:21:01
- Мастер
- Откуда: Екатеринбург - Алапаевск
- Зарегистрирован: 06.03.2014
- Сообщений: 2735
- Уважение: [+262/-4]
- Позитив: [+53/-2]
- Провел на форуме:
1 месяц 3 дня - Последний визит:
17.09.2021 09:34:16
Суфиян написал(а):
звуковой чип в наличии нигде нет
Плохо искали. Вот первое что попалось https://mini-pro.ru/noteb/cx20587.html
Поделиться820.11.2020 10:21:52
Внимательно осмотрел плату обнаружил что не хватает чип конденсаторов 0.1u/16v_4Y
Чип резистора без маркировки. В схеме нашел где установлен данный резистор рядом надпись 0.4 я предполагаю что это 0.4 оМ.
Вопрос. Как найти резистор с таким номиналом и можно ли поставить большего сопротивления?
И на схеме надпись рядом с конденсатором 4Y что это значит? И можно ли на глаз поставить кондёр такого же размера с другой платы?
Поделиться920.11.2020 17:15:50

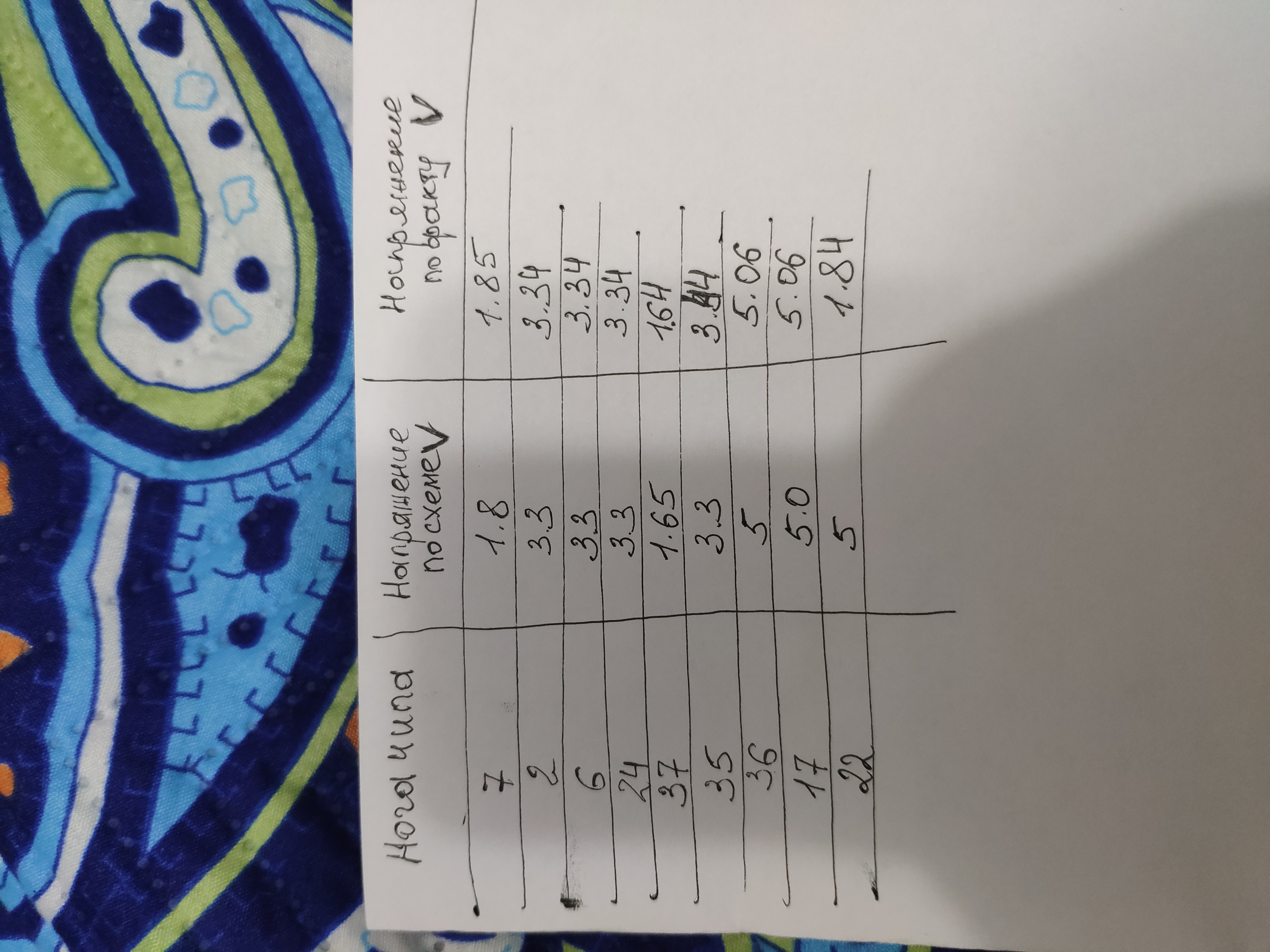

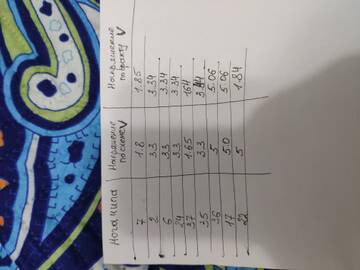

В итоге с другой материнской платы по бортвью подобрал конденсаторы впаял их. С помощью мультиметра подобрал чип резистор на 0.4ом не нашел поставил на 0.9 ом, звук появился. Только вот чип греется. Проверял напряжение в ногах звукового чипа они чуть выше показывают.
Поделиться1021.11.2020 14:40:40
- Старожил
- Откуда: Калужская обл. Киров
- Зарегистрирован: 07.11.2017
- Сообщений: 189
- Уважение: [+7/-0]
- Позитив: [+20/-3]
- Возраст: 39 [1985-05-17]
- Контакты: WhatsApp/Viber 8(964)147-30-51
- Провел на форуме:
28 дней 19 часов - Последний визит:
27.06.2024 09:34:53
Схема ТЫЦ. Смотрите обвязку на 28 стр.
Отредактировано Evgeniy 40 (21.11.2020 14:41:19)
Поделиться1121.11.2020 21:22:39
На данной схеме на стр. 28 нет этих компонентов которые отсутствовали на плате, и маркировки не соответствуют.
А если я поставлю термопрокладку и радиатор для отвода тепла такой колхоз будет норм работать?
Просто я не могу найти резистор с номиналом 0.4 ом и думаю что из за него. Хотя хз(
Поделиться1229.11.2020 14:47:46
70 градусов для звукового чипа это нормально? Какая должна быть ее температура?
Поделиться1329.11.2020 21:47:40
- Старожил
- Откуда: Калужская обл. Киров
- Зарегистрирован: 07.11.2017
- Сообщений: 189
- Уважение: [+7/-0]
- Позитив: [+20/-3]
- Возраст: 39 [1985-05-17]
- Контакты: WhatsApp/Viber 8(964)147-30-51
- Провел на форуме:
28 дней 19 часов - Последний визит:
27.06.2024 09:34:53
Греется сам по себе или когда звук включен ?
Поделиться1426.02.2021 21:21:39
Evgeniy 40 написал(а):
Греется сам по себе или когда звук включен ?
Поменял звуковой чип хорошенько пропоял проблема ушла. Спасибо!
