Lenovo ThinkPad 13 , дырка в мульте .

Поделиться109.12.2020 16:28:48

Автор: Argonec
Новичок
Зарегистрирован: 09.12.2020
Сообщений: 8
Уважение: [+0/-0]
Позитив: [+0/-0]
Контакты: Viber +380963655170
Провел на форуме:
4 часа 20 минут
Последний визит:
18.01.2022 23:18:52

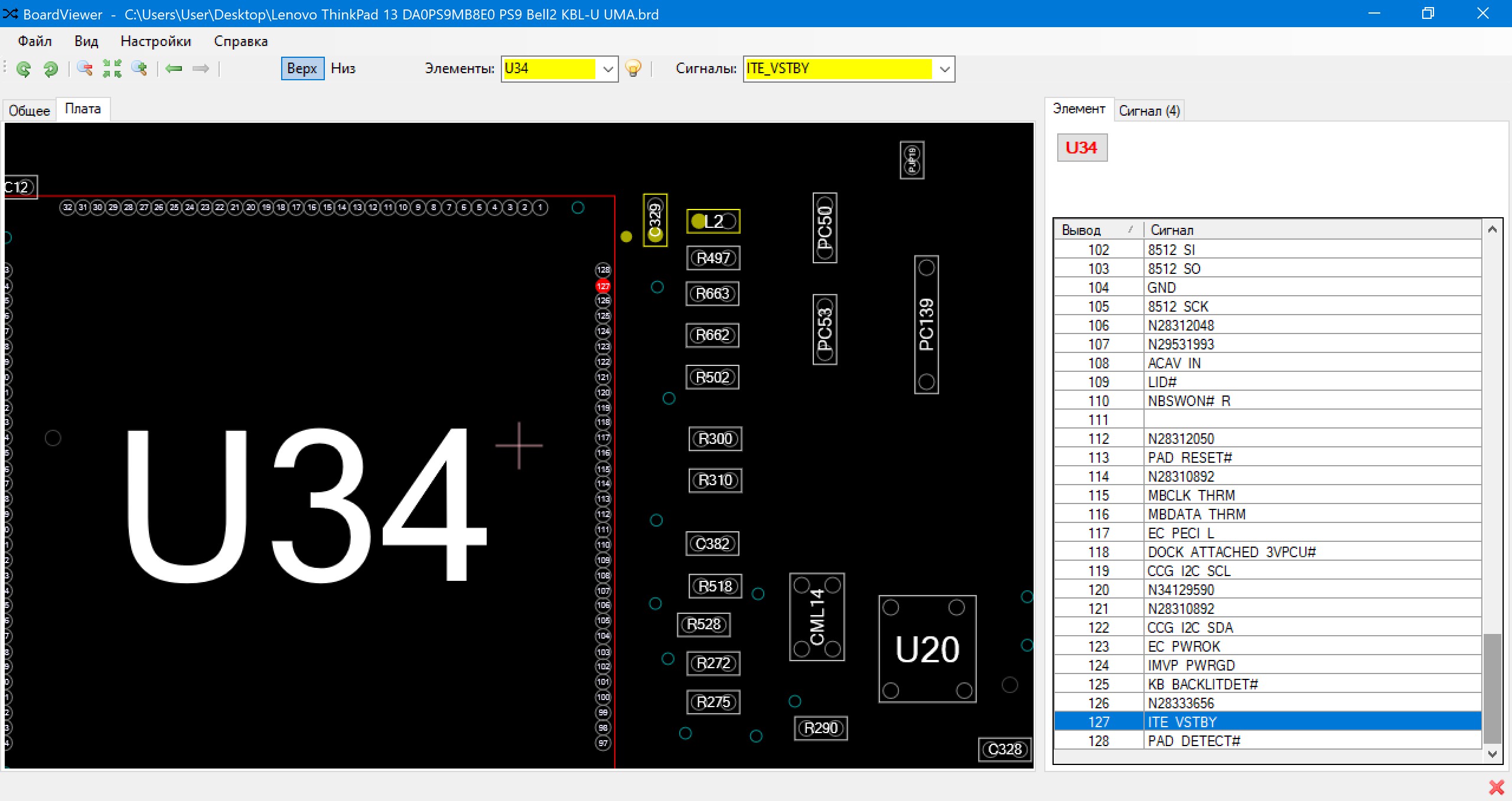

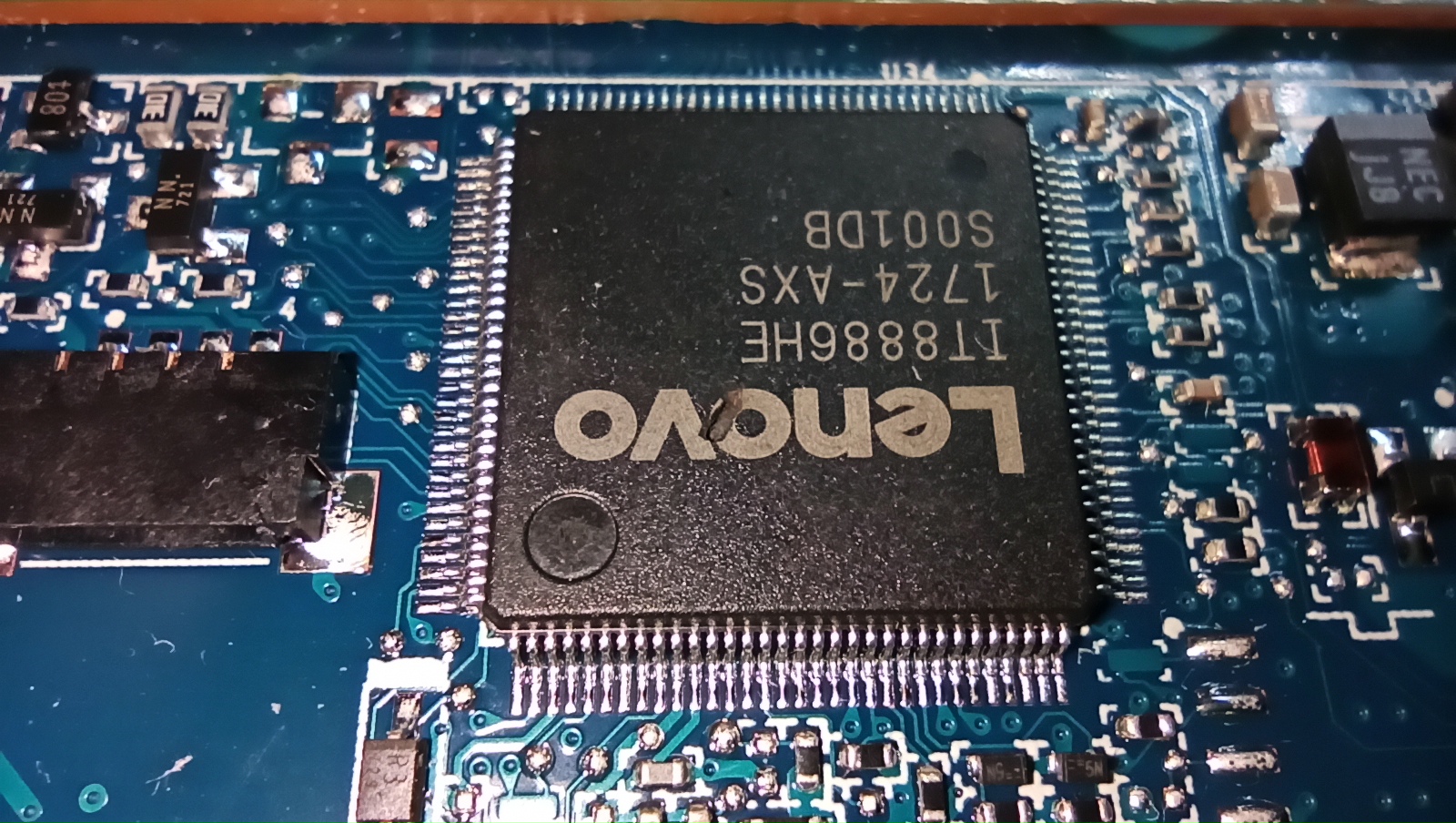

Всем привет . ПИТАНИЕ НА ПЛАТУ НЕ ПОДАВАЛ . Имеем Леново Тинкпад 13 с маленькой дырочкой в мульте 😄 . Мульт it8886he axs . Сопротивление питаний на дросселях в пределах нормы , КЗ отсутствуют . Сгорел при подключении адаптера питания ( но это не точно ) . Один из вариантов беды , попадание плюса на центральный контакт разъёма питания - ID , но поиск в этом направлении не принёс результата . На плату есть только бордвью , схемы нету . Информации на мульт тоже нету . Плата Lenovo ThinkPad 13 DA0PS9MB8E0 PS9 Bell2 KBL-U . В курсе что мульт имеет свою прошивку . Запаял новый мульт , прошил . Очень сильно смущает сопротивление 127 ноги мульта . Оно 7 Ом , сигнал VSTBUY . Посмотрел керамику в этой цепи , не пробита . Если я правильно понимаю , то это стенбай . Боюсь подавать питание на плату . Вопрос : как не спалить новый мульт ?

Спасибо .

0

Поделиться209.12.2020 17:55:24

Автор: Argonec
Новичок
Зарегистрирован: 09.12.2020
Сообщений: 8
Уважение: [+0/-0]
Позитив: [+0/-0]
Контакты: Viber +380963655170
Провел на форуме:
4 часа 20 минут
Последний визит:
18.01.2022 23:18:52

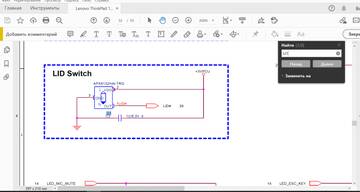

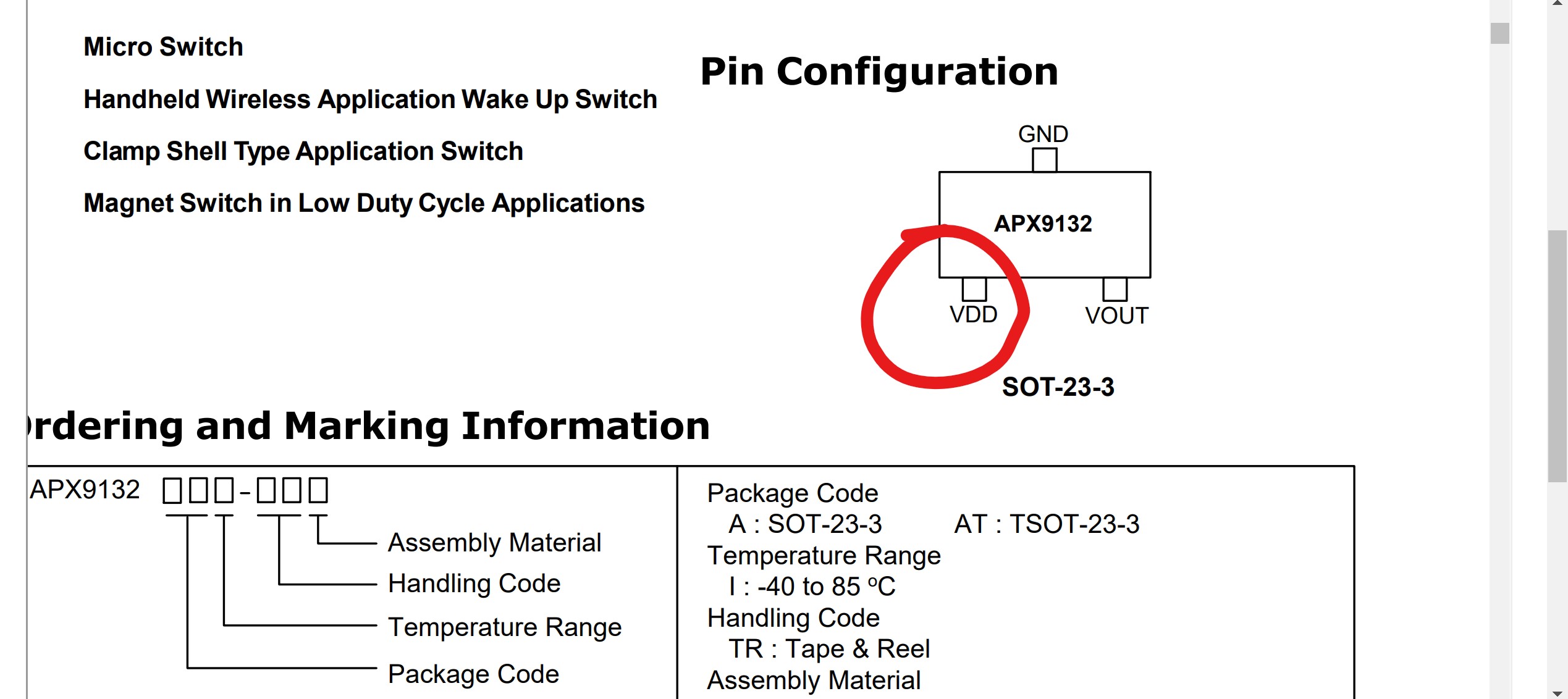

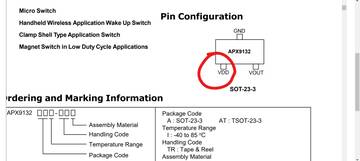

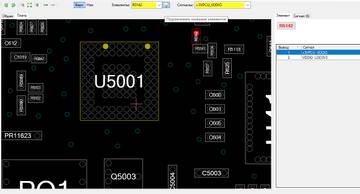

Пока вы мне активно помогаете , всё таки нашёл схему )) Обнаружил следующий косяк . На датчике крышки , на ноге питания VDD 10 Ом . Со схемой намного проще , буду тихо сам с собою я вести беседу 😂 .

Отредактировано Argonec (09.12.2020 18:33:48)

0

Поделиться309.12.2020 19:10:41

Автор: Argonec
Новичок
Зарегистрирован: 09.12.2020
Сообщений: 8
Уважение: [+0/-0]
Позитив: [+0/-0]
Контакты: Viber +380963655170
Провел на форуме:
4 часа 20 минут
Последний визит:
18.01.2022 23:18:52

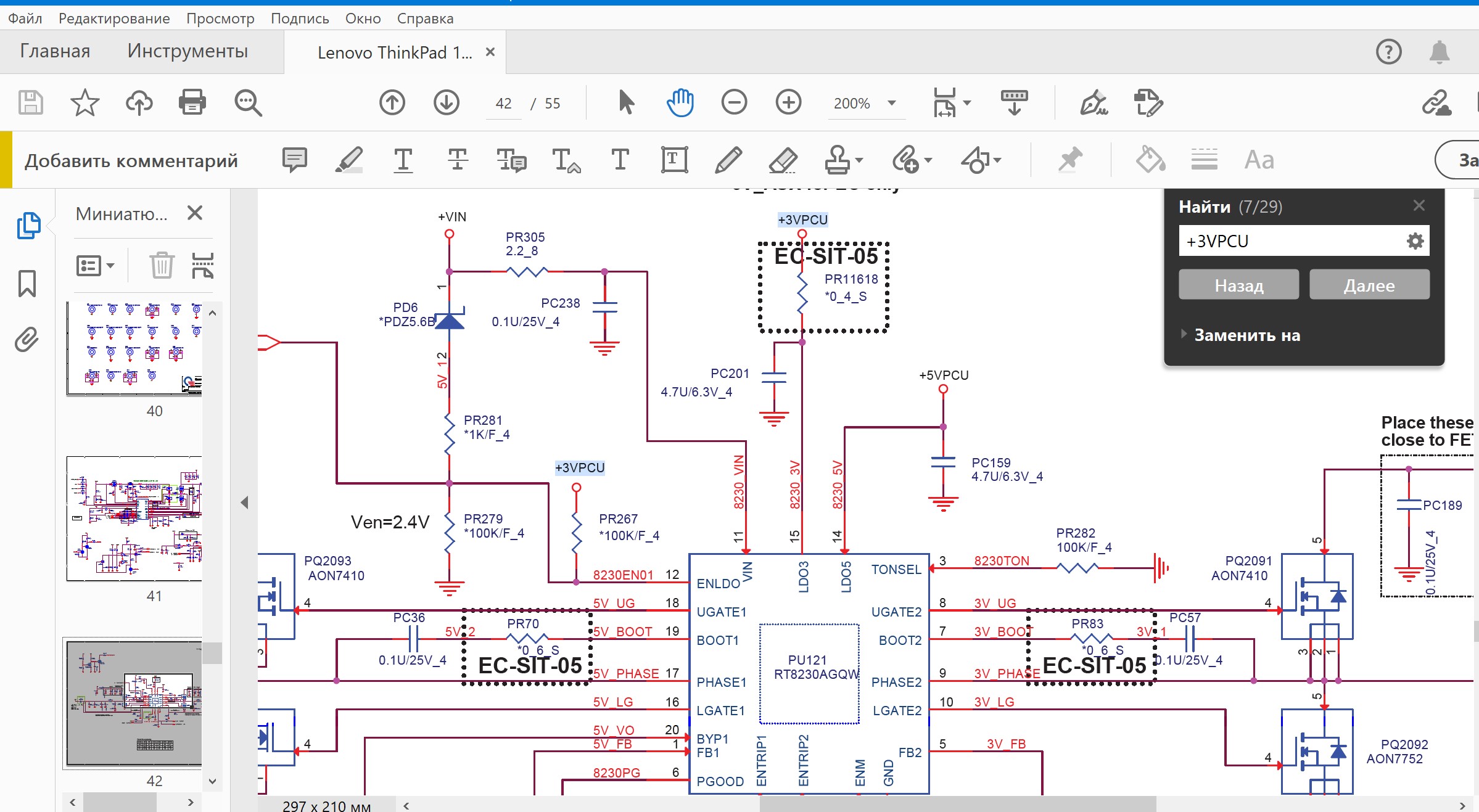

Источник 3В микра RT8230AGQW . Это ЛДО , линия сидит в коротком , 7 Ом точно не должно быть нагрузкой . Снял микру , дело не в ней . Копаю дальше ))

Тут бы помог теплотелевизор , но нету . Будем искать в ручном режиме , а эти 3В расходятся по всей плате ....

Отредактировано Argonec (09.12.2020 19:12:47)

0

Поделиться409.12.2020 21:24:13

Автор: Argonec
Новичок
Зарегистрирован: 09.12.2020
Сообщений: 8
Уважение: [+0/-0]
Позитив: [+0/-0]
Контакты: Viber +380963655170
Провел на форуме:
4 часа 20 минут
Последний визит:
18.01.2022 23:18:52

Путём исключения осталась только одна микра . TPS65982 USB Type-C and USB PD Controller, Power Switch, and High-Speed Multiplexer . Подал питание , и таки да , греется цука . Только мне так могло повезти , что она единственная БГА , бу га га .

PS. Всем огромнейшее спасибо за активное участие ! :crazyfun:

0

Поделиться509.12.2020 22:39:23

Автор: Argonec
Новичок
Зарегистрирован: 09.12.2020
Сообщений: 8
Уважение: [+0/-0]
Позитив: [+0/-0]
Контакты: Viber +380963655170
Провел на форуме:
4 часа 20 минут
Последний визит:
18.01.2022 23:18:52

Жаль что мы так и не услышали начальника транспортного цеха ... (с) Ждём микру с алё Хпресса ...

0

Поделиться610.12.2020 13:48:52

Автор: Сеган
Мастер
Откуда: Екатеринбург - Алапаевск
Зарегистрирован: 06.03.2014
Сообщений: 2735
Уважение: [+262/-4]
Позитив: [+53/-2]
Провел на форуме:
1 месяц 3 дня
Последний визит:
17.09.2021 09:34:16

Argonec написал(а):

PS. Всем огромнейшее спасибо за активное участие !

Обращайтесь! :crazyfun:

0

Поделиться710.12.2020 17:21:16

Автор: Argonec
Новичок
Зарегистрирован: 09.12.2020
Сообщений: 8
Уважение: [+0/-0]
Позитив: [+0/-0]
Контакты: Viber +380963655170
Провел на форуме:
4 часа 20 минут
Последний визит:
18.01.2022 23:18:52

Сеган написал(а):

Обращайтесь!

Чот у меня всё время так , сначала паника , начинаю орать хелп , потом благополучно сам всё решаю ))) А тут , вроде как пообщался с умным человеком ( сам с собой ) , и всё распедалилось :yep:
