Dell Latitude E5430, МП LA-7901P rev1.0

Сообщений 1 страница 22 из 22

1

При нажатии на кнопку включения индикация питания есть, 1 раз моргнет caps lock индикация жёсткого диска помогает и перестает дальше ничего не происходит процессор греется. При повторном  нажатии на кнопку выключения куллер начинает быстро крутиться и выключается все. Раз 20 тыкаешь кнопку вкл бывает заведется и работает нормально. В теме данной проблемы не нашел. Спасибо!

0

2

Сложно сказать. Начните с варианта "отвал хаба".

0

3

Сеган написал(а):

Сложно сказать. Начните с варианта "отвал хаба".

Он греется сильно. При надавливании на хаб изо не появляется. Попробовать его заменить? Или Биос прошить для начала?

0

4

Через ЛБП подал питание КЗ нету потребление 0.00, 0.01ma. при нажатии на кнопку включения потребление 0.68ma

0

5

Бордвью нету у вас на данную плату материнскую плату?

0

6

https://disk.yandex.ua/d/ctuNxo7_6yMxiQ

0

7

masterjaknotebook написал(а):

https://disk.yandex.ua/d/ctuNxo7_6yMxiQ

Через обычную прогу не открывается, какая прога Аллегро вивер нужно. Откуда скачивать?

0

8

Нету питания на флэшке ПЗУ на первой и на второй. Хаб пробовал прогреть ничего не изменилось. Помогите пожалуйста!

0

9

+3.3V_SPI нету ?
А что за разъем JSPI1, где он на плате?

0

10

Сеган написал(а):

+3.3V_SPI нету ?
А что за разъем JSPI1, где он на плате?

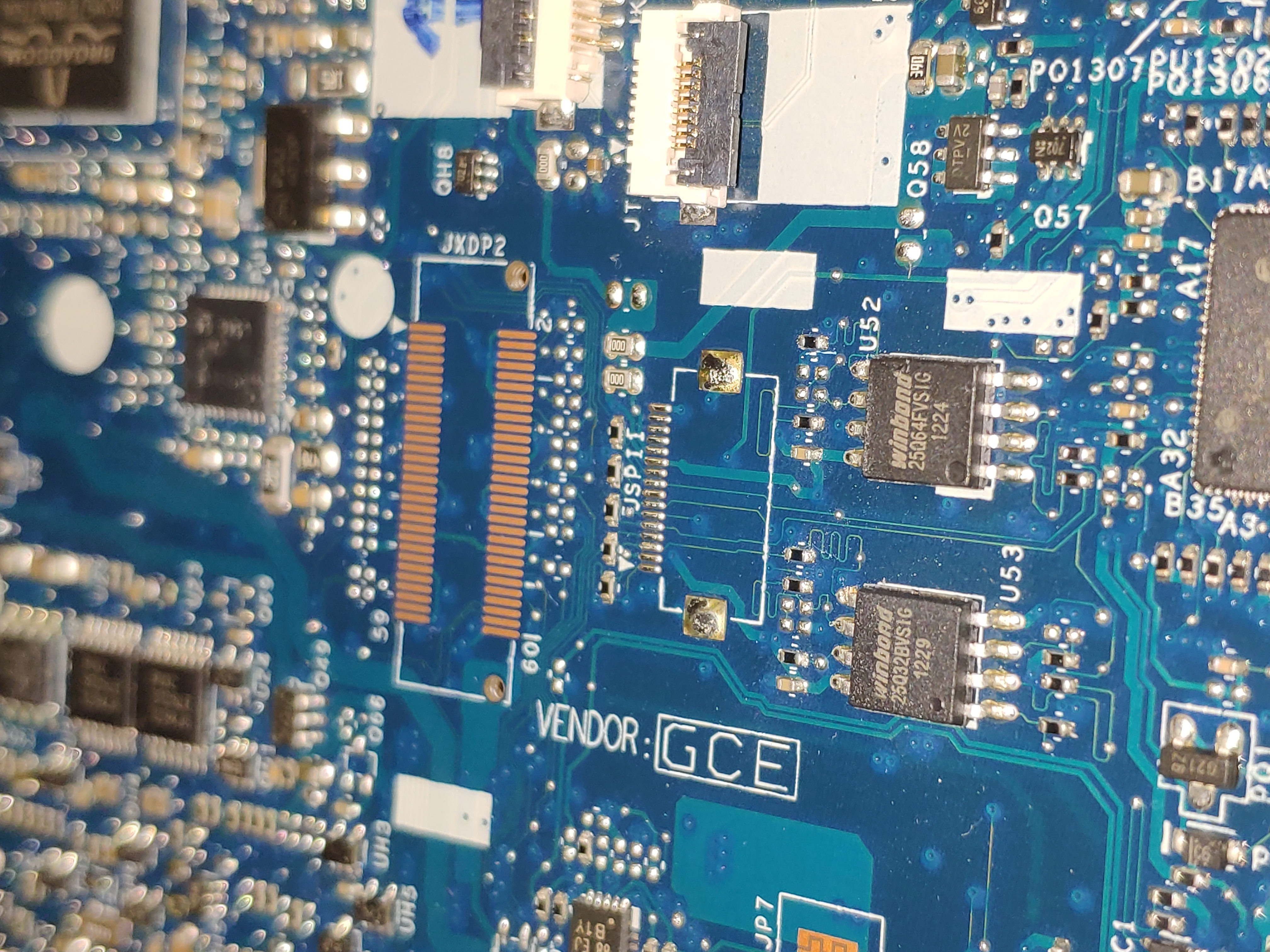

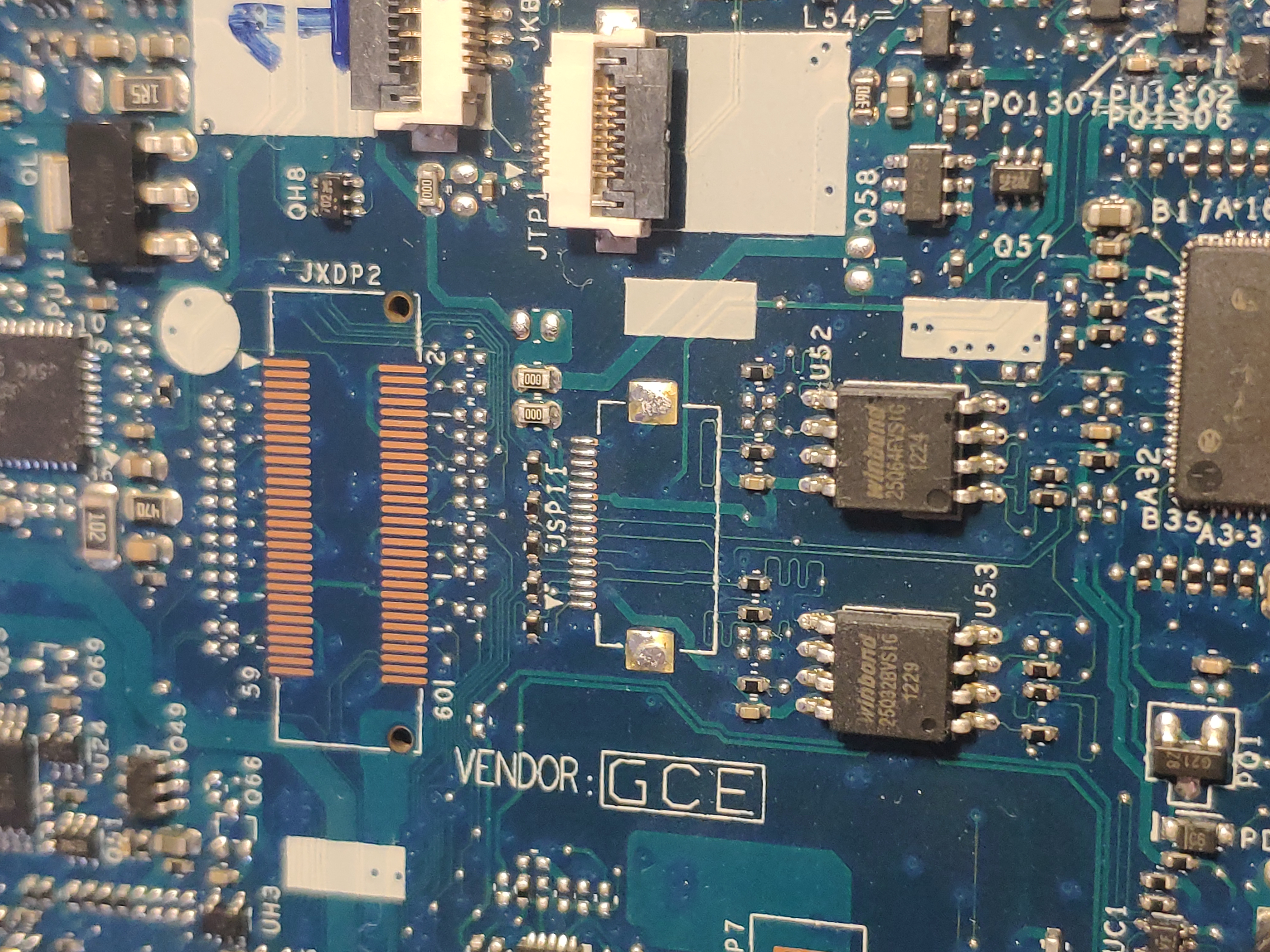

https://forumupload.ru/uploads/000d/85/e8/3874/t59461.jpg

0

11

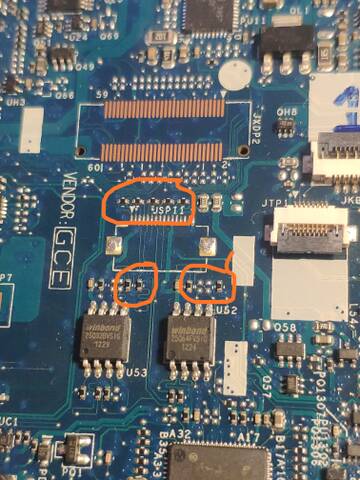

https://forumupload.ru/uploads/000d/85/e8/3874/t516435.jpg[/url]
Вот эти резисторы пищат при прозвонке

0

12

Ах, да. Невнимательно посмотрел, там на этом участке (разъеме) линии просто переходят в другие.
Ваши +3.3V_SPI исходят из +3.3V_M.
Судя по карте ACPI, напряжение +3.3V_M присутствует в стадии S5 (Внешнее питание подключено, кнопка не нажата, спящего режима нет).
+3.3V_M коммутируется ключом Q58 (сигнал A_ENABLE) из линии +3.3V_ALW . ....

Начните с проверки наличия всех напряжений по S5:

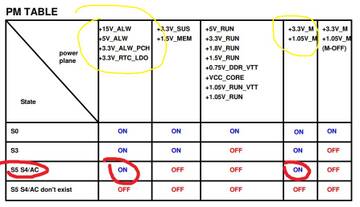

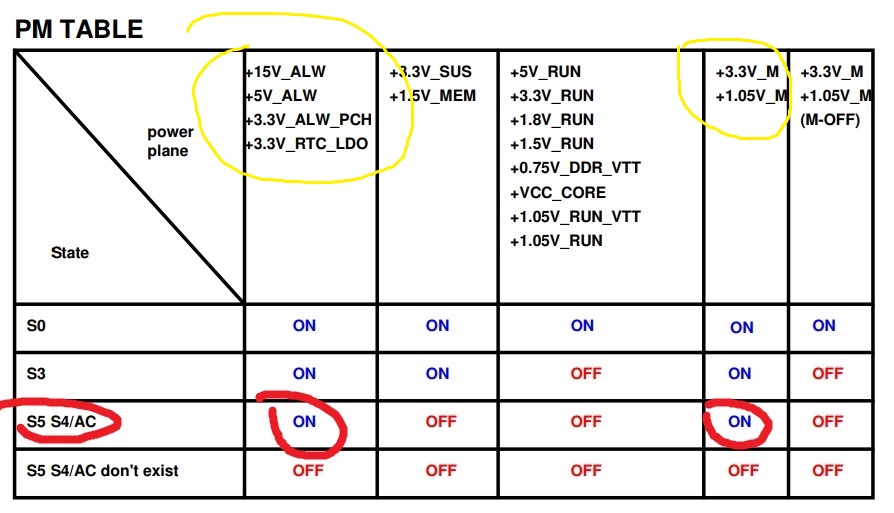

https://forumupload.ru/uploads/000d/85/e8/1298/t630924.jpg

Отредактировано Сеган (25.03.2021 14:56:31)

0

13

https://forumupload.ru/uploads/000d/85/e8/3874/t112830.jpg
https://forumupload.ru/uploads/000d/85/e8/3874/t932246.jpg

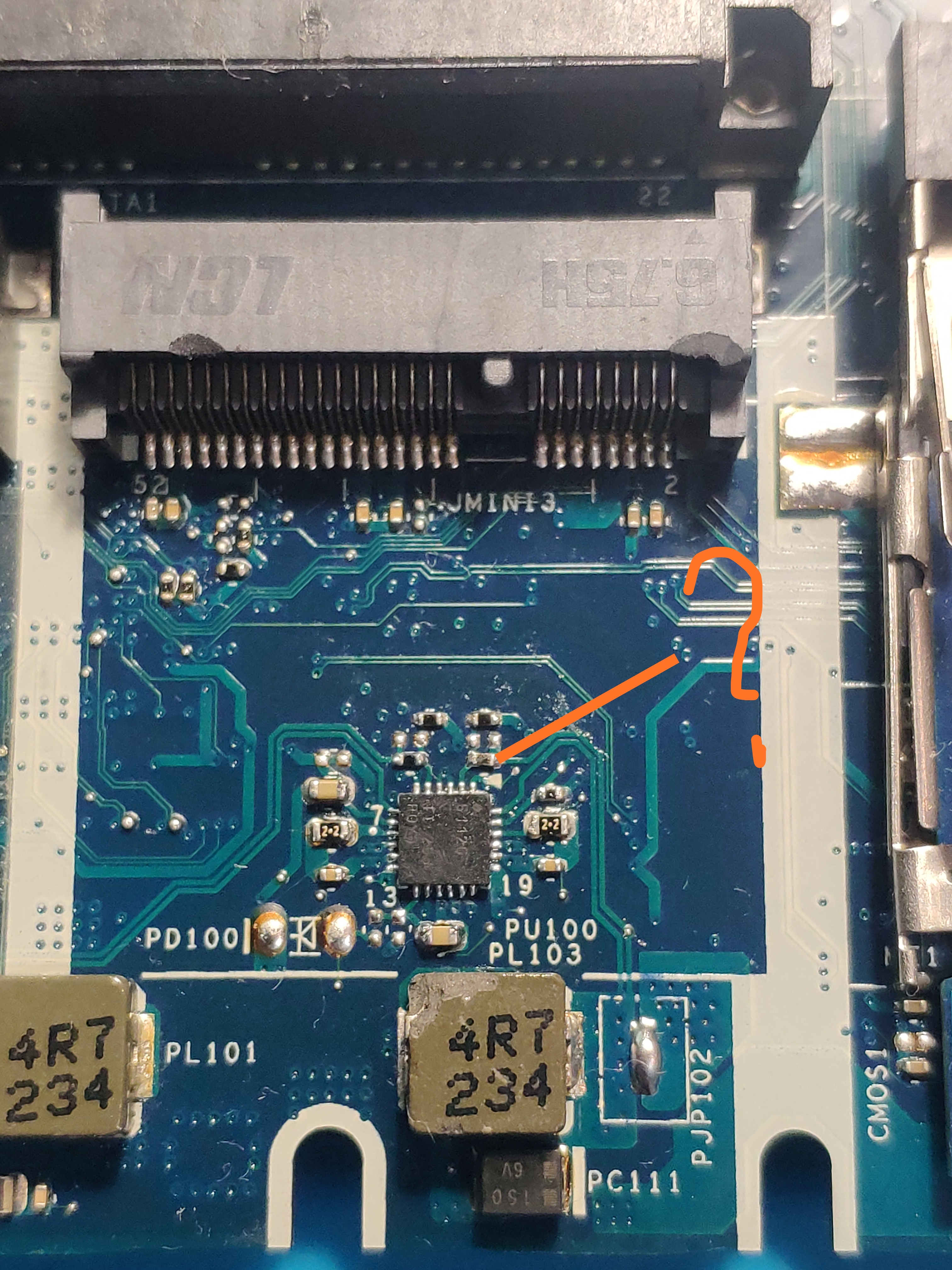

Ситуация такая теперь (. Пропала дежурка заменил ШИМ контроллер дежурка появилась. На 8 ноге флэшки Биос 3.3v есть. На кнопку включения не реагирует. В разъёме кнопки есть 3.3v, и 5v. Нажимаю 15 раз где-то быстро на кнопку индикация загорается и через 15-20 секунд тухнет. При этом куллер не крутится. Дроссель по 5v линии начал пищать. При пайке ШИМ контроллера потерял резистор которая идёт на 2 ногу ШИМ. По схеме не понял какой. Поставил на 42 кОм при установке сопротивление стало 14кОм. В чем может быть проблема? Биос? И да там две флэшки как их прошивать?

0

14

Суфиян написал(а):

По схеме не понял какой. Поставил на 42 кОм при установке сопротивление стало 14кОм.

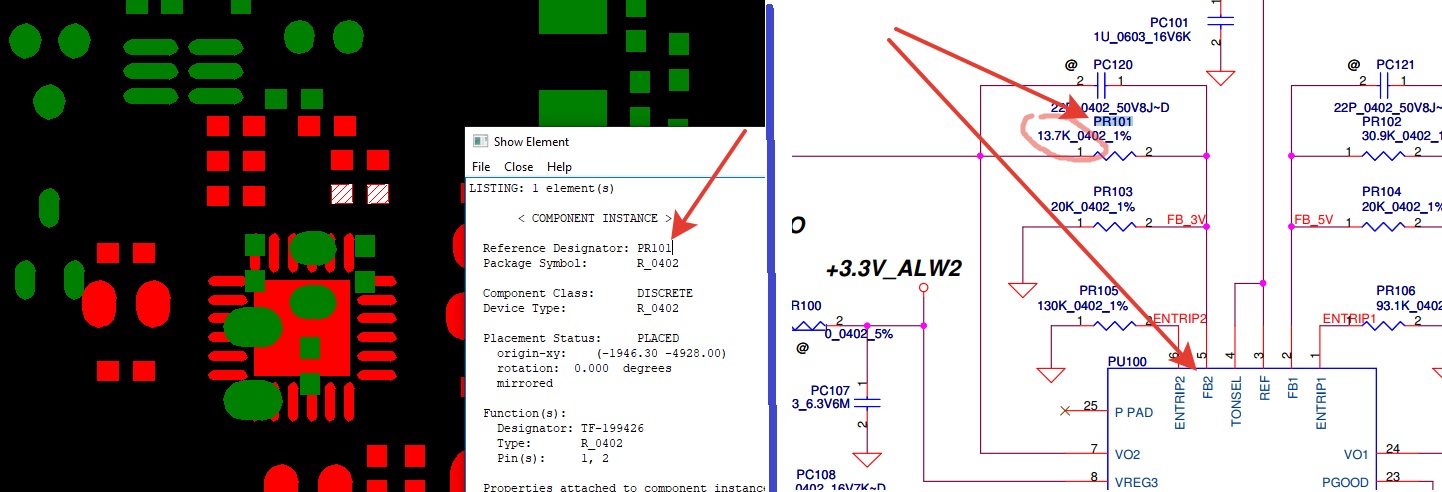

Не ставьте резисторы наугад, тем более в вашем случае в цепи обратной связи. Ваш резистор PR101 с сопротивлением 13.7кОм.
Найдите максимально близкий к этому значению и установите.
https://forumupload.ru/uploads/000d/85/e8/1298/t231550.jpg

Флешки шить надо обе, одна вроде 8МБ, вторая 4, то есть вам нужно два дампа.
Я думаю, если и есть беда с микропрограммой, то она не в этих SPI флешках, а в мультиконтроллере, который шьется.
Можете конечно сначала перешить SPI флешки, если не поможет верните прошивку назад и пробуйте шить мульт.
Добавлено спустя 1 день 16 часов 59 минут 28 секунд:
Картинка в борде имеет зеркальный вид, по этому я ошибся.
Указанный резистор это PR102, который 31кОм.

Отредактировано Сеган (30.03.2021 13:00:21)

0

15

Сеган написал(а):

Не ставьте резисторы наугад, тем более в вашем случае в цепи обратной связи. Ваш резистор PR101 с сопротивлением 13.7кОм.
Найдите максимально близкий к этому значению и установите.

Флешки шить надо обе, одна вроде 8МБ, вторая 4, то есть вам нужно два дампа.
Я думаю, если и есть беда с микропрограммой, то она не в этих SPI флешках, а в мультиконтроллере, который шьется.
Можете конечно сначала перешить SPI флешки, если не поможет верните прошивку назад и пробуйте шить мульт.

Я поставил резистор которая идёт на вторую ногу Шимки ее номинала точного не знаю в схеме не могу найти , резистор которую показали это на 5 ногу Шимки идёт она родная стоит. Насчёт Биоса шил только с одной флешкой. Когда стоит 2 флэшки как правильно их шить? У вас случайно нету дампа биоса на данную модель ноутбука ?

0

16

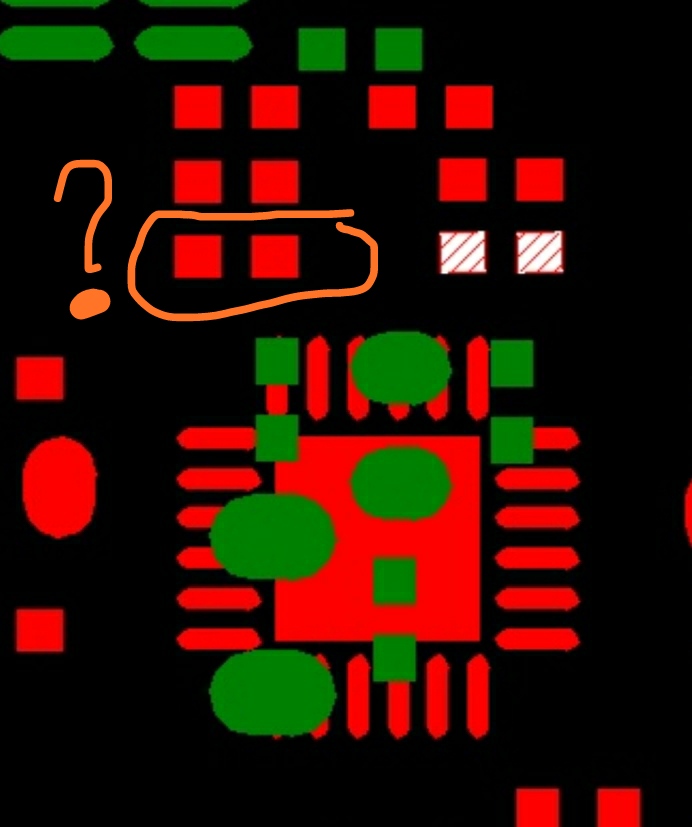

Резистор который вы показывали мерил он меньше показывает чем в схеме. В таком случае тоже менять? Шимку я поставил tps51125. https://forumupload.ru/uploads/000d/85/e8/3874/t650840.jpg

0

17

Суфиян написал(а):

У вас случайно нету дампа биоса на данную модель ноутбука ?

https://yadi.sk/d/TNQLokIIzzjIsA

0

18

Суфиян написал(а):

Я поставил резистор которая идёт на вторую ногу Шимки ее номинала точного не знаю в схеме не могу найти , резистор которую показали это на 5 ногу Шимки идёт она родная стоит

Точно, странно как-то я посмотрел, видимо это было зеркальное отображение в борде из-за расположения компонентов на другой стороне платы.
Тогда это резистор обратной связи линии 5 Вольт.
Посмотрите, если одним концом резистор сидит на земле, значит это PR104.

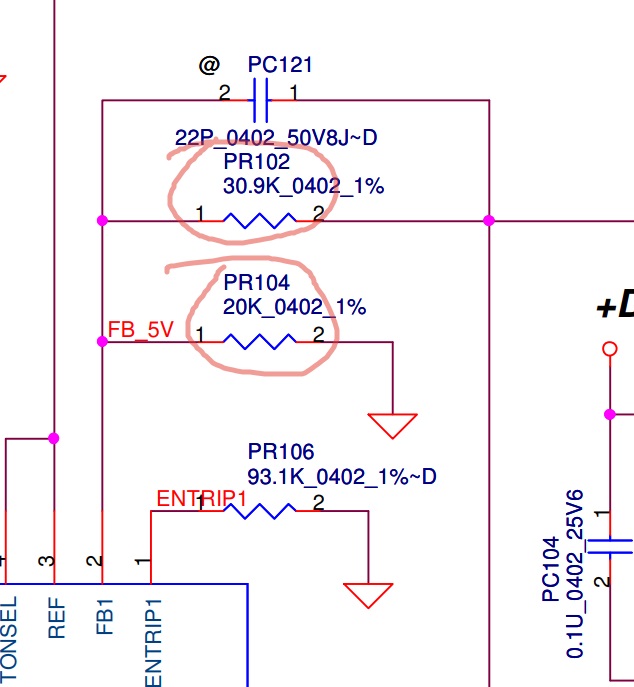

https://forumupload.ru/uploads/000d/85/e8/1298/t934092.jpg

0

19

Сеган написал(а):

Точно, странно как-то я посмотрел, видимо это было зеркальное отображение в борде из-за расположения компонентов на другой стороне платы.
Тогда это резистор обратной связи линии 5 Вольт.
Посмотрите, если одним концом резистор сидит на земле, значит это PR104.

Там 3 места под резисторы. Верхний звонится на землю он стоял на плате. Среднее посадочное место там резистора изначально не было, я установил самый ближний к шиму на фото линией указал вот его номинал я поставил 40 кОм, после установки на плату он стал показывать 14 кОм. По середине обязательно ли ставить резистор?

0

20

Суфиян написал(а):

По середине обязательно ли ставить резистор?

По схеме видно, что третий компонент конденсатор, в схеме он обозначен символом @, что означает возможное отсутствие при наличии полигона.
Если на землю одни концом звенит верхний, значит нижний это PR102, который 31кОм. Вы поставили 40кОм, чем изменили уровень выходного напряжения линии 5 Вольт.
Желательно поставить резистор на 31кОм.  Видимо по этому у вас дроссель по линии 5 Вольт начал пищать.

Отредактировано Сеган (29.03.2021 18:22:22)

0

21

Произвел замеры без батарейки Cmos. Есть автостарт. с батарейкой автостарта нет.

PU1300-ISL88731C_QFN28_5X5~D
MAX8731A_LDO(21)-5.06v
ACAV_IN(ACOK)(13)-3.10v
+DCIN(22)-19.68v
ACIN(2)-3.60v

+5V_ALW-5.85v
+3.3V_M-3.3v
POWER_SW#_MB-3.159v проседает при нажатии
+3.3V_RUN-3.38v
LID_CL#-3.35v
+1.05V_MP-0.124v -> PL400
+3.3V_ALWP-3.38v
+5V_ALWP-5.13v
+1.5V_MEN_P-1.51v (PL200)
+PWR_SRC-19.81v (PU11, pl100)

U7
1-3.38v
2-3.33v
3-GND
4(PCH_RSMRST#_Q)-3.38v
5-3.38v

U9
+5V_RUN(2,3)-5.85v
+3.3V_RUN(6)-3.37v
PCH_PWRGD#(12)3V_PWROK#-3.35v
+RTC_CELL(16)-3.19v

U51
PCH_RSMRST#(B47)-(U7-pin1)-3.38v 12-15 раз нажимаю на кнопку вкл проседает до 2.7 v и восстанавливается обратно.

Q51
1-GND
2-3.38v SIO_SLP_S5# PCH_ALW_ON
3-17.87
4-GND
5-0
6-0

Q58
1-3.38 V
2-3.38 V
3-17.29V
4-3.38 V
5-3.38 V
6-3.38 V

0

22

Прошил Биос ничего не поменялось
