Lenovo Ideapad L3 15IML 05

Сообщений 1 страница 6 из 6

1

Всем привет. Плата GS55C NM-C951. Была залита в районе мультиконтроллера IT8586E FXA (мало, обошлось чисткой и пропайкой под микроскопом). Другие участки платы осмотрены тщательно, участков с коррозией и следами жидкости не обнаружены. Клавиатура отмыта, просушена, тестером проверена - исправны все клавиши. В винде и биосе не срабатывают некоторые клавиши. Биос обновлял с оффсайта. Дамп на EC не нашел. Есть мысли прошить биос и EС, если не поможет заменить мульт. Проблема с дампом на ЕС - найти не удалось. Может у кого есть схемы на подобную платформу?

0

2

https://goo.su/4tYA
тут  вроде есть , но за деньги.

0

3

freeqwer написал(а):

https://goo.su/4tYA
тут  вроде есть , но за деньги.

видел этот ресурс. тут описано название "EJCN21WW" - а это апдейт с оффсайта (можно скачать), в котором скорее основной + ЕС.
другой вопрос, как распаковать, либо чем...

0

4

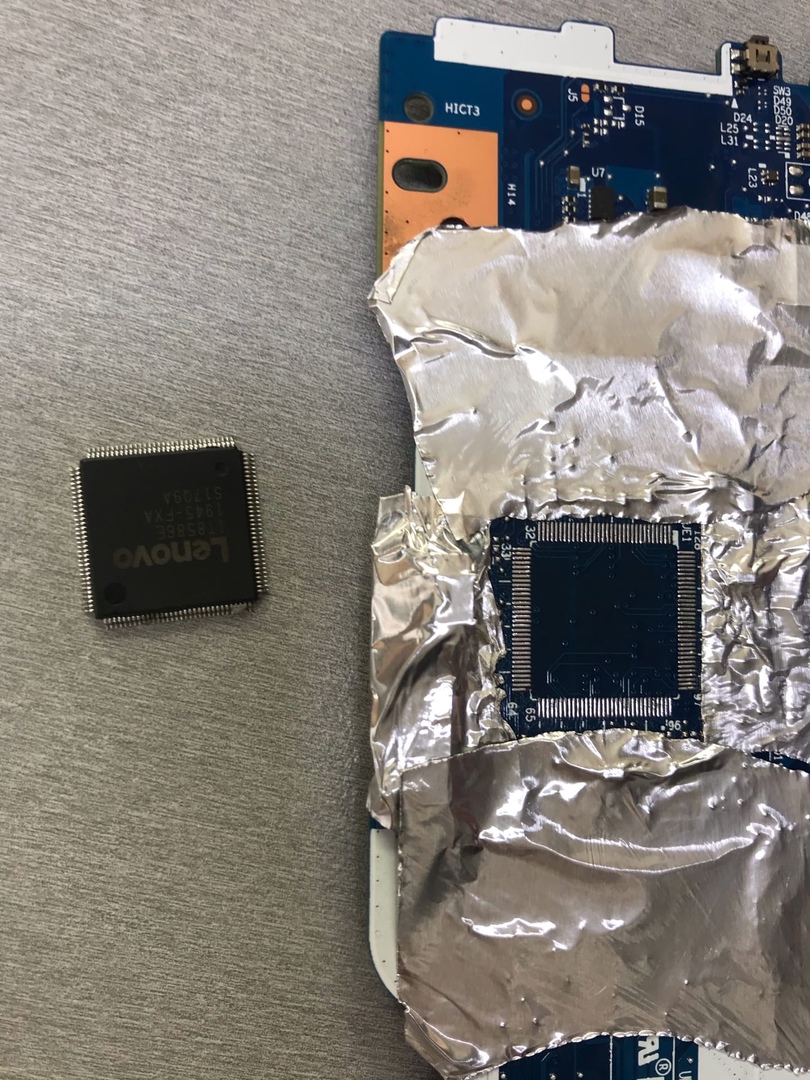

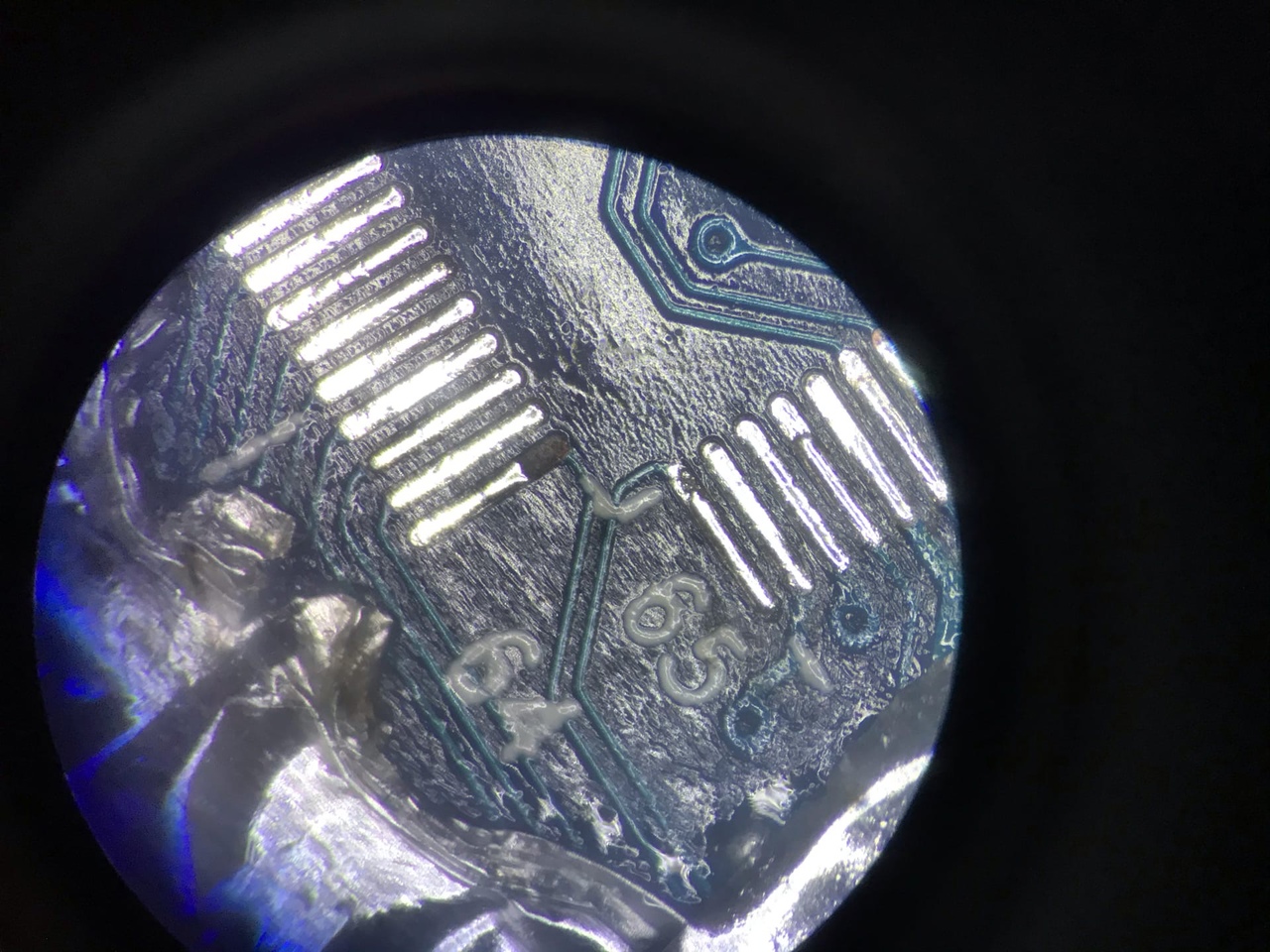

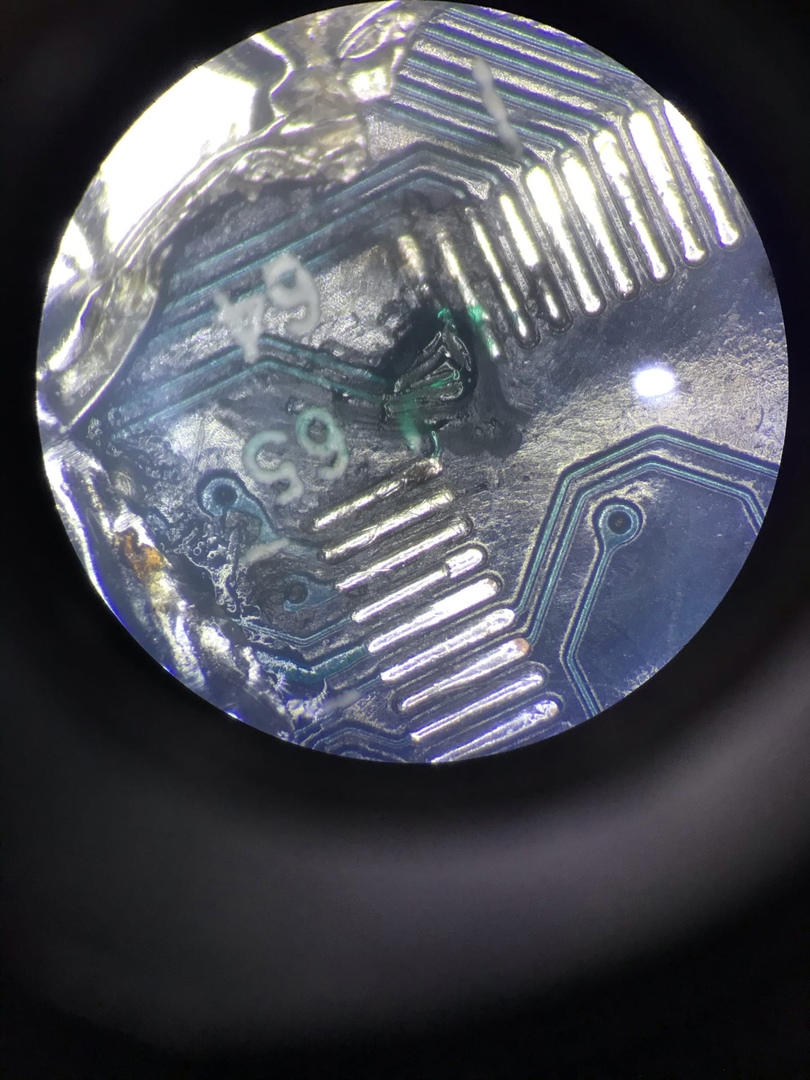

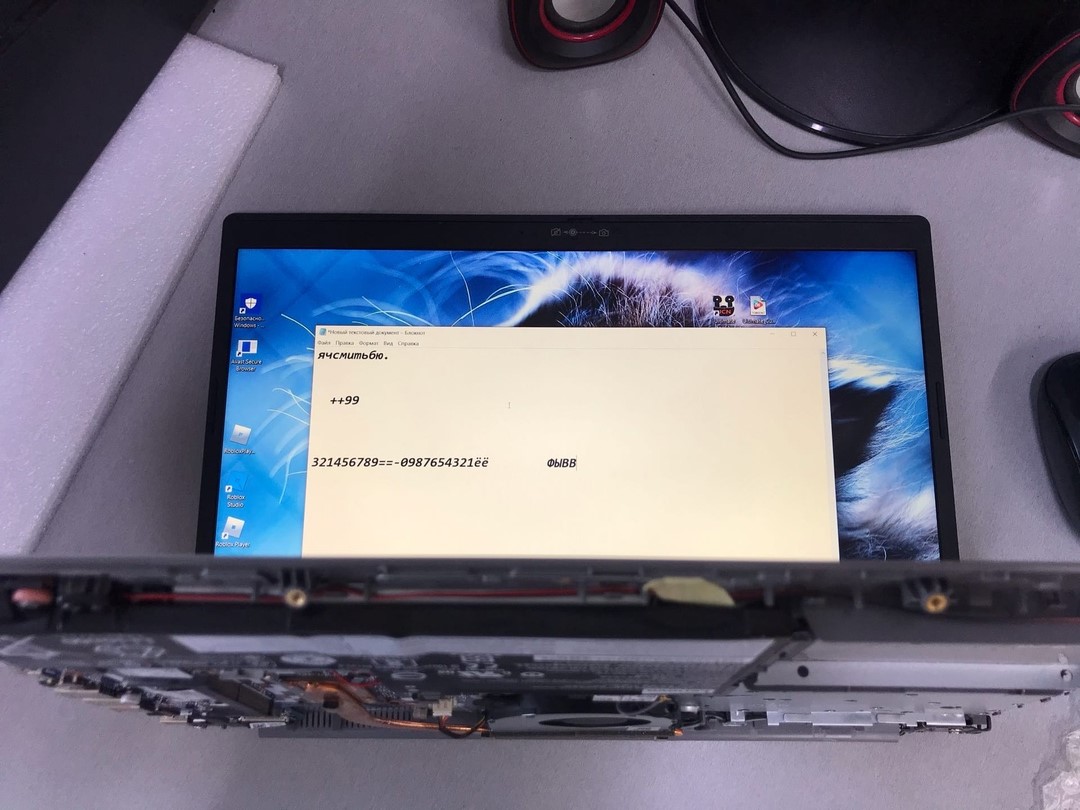

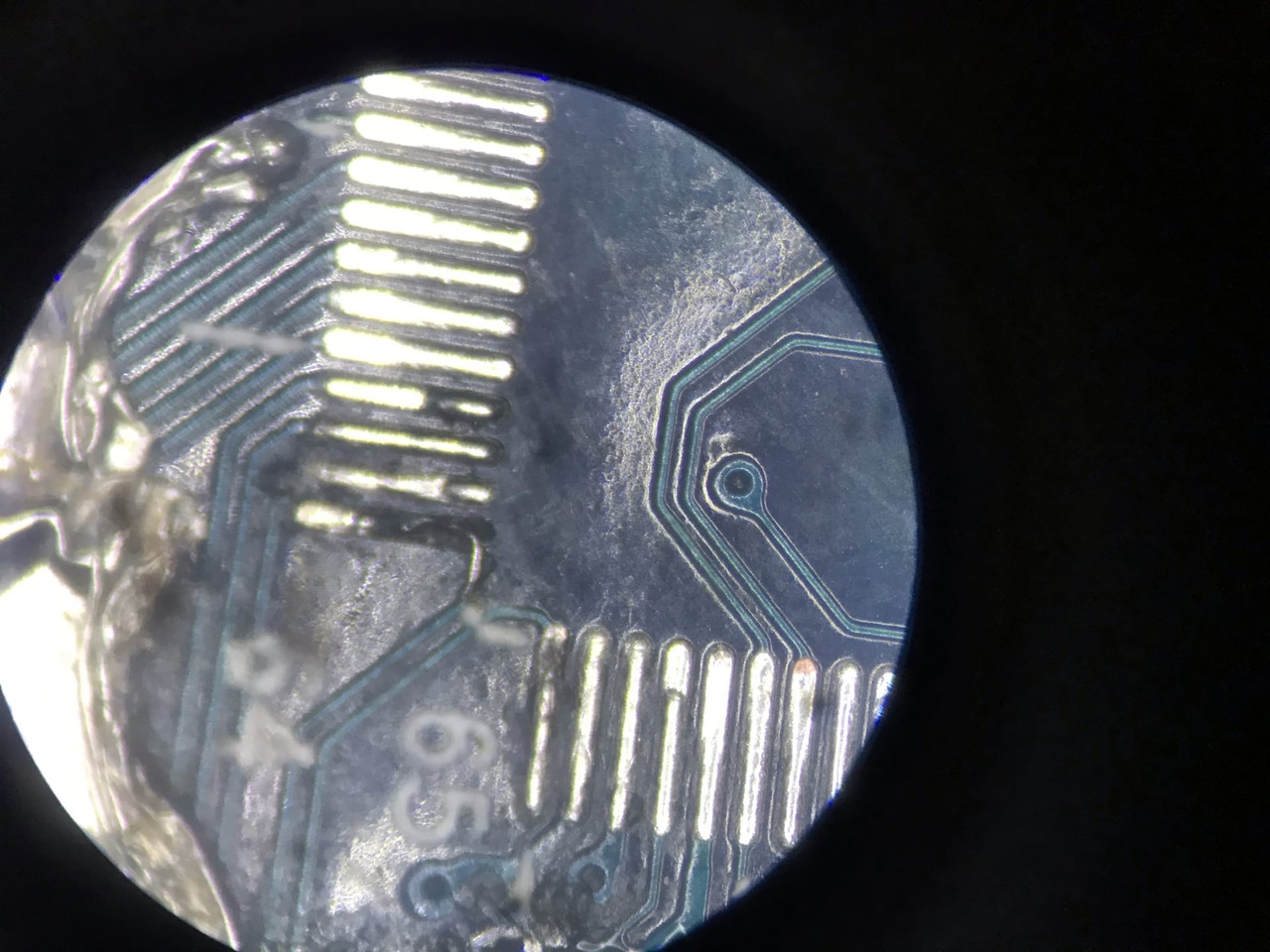

проблему решил: поднял мульт, обнаружил сгнивший 64 контакт KSI6, восстановил, клавиши заработали.
https://forumupload.ru/uploads/000d/85/e8/2462/t159696.jpg
https://forumupload.ru/uploads/000d/85/e8/2462/t959743.jpg
https://forumupload.ru/uploads/000d/85/e8/2462/t178810.jpg
https://forumupload.ru/uploads/000d/85/e8/2462/t653582.jpg
https://forumupload.ru/uploads/000d/85/e8/2462/t940753.jpg

0

5

Прикольно.
А дампы сняли? Поделитесь?

0

6

Сеган написал(а):

Прикольно.
А дампы сняли? Поделитесь?

дампы не снял. На форумах есть дамп биоса. На оффсайте апдейт.
пока нет схемы для подключения через программатор (в самом прогере нет в списке платы и схемы подключения через FFC, стандартные шлейфы не подходят по шагу выводов)
ну и до кучи нет общей схемы на платформу
