Acer Aspire 5740dg
mb:jv50-cp mb
09285-1m
48.4gd01.01m
Прошу помощи, мужики!
Принесли с проблемой не включается. Начал проверять - циклический рестарт с интервалом 4-5сек.
Дежурка LDO и силовая дежурка есть.
Часовой кварц RTC Х3 работает - 32Кгц.
Питание на основном биосе U56 отсутствует
На флешке мульта U16 есть 3.3v
Мульт NUVOTON npce781laodx:
19,46,76,88,104,115pin-3D3V_AUX_S5_KBC_L - 3v.
93pin-AC_IN# - 0v. ??????
94pin-COVER_SW#(LID_SW) - 3v.
20pin-RSMRST#_KBC - 3v.
95pin-KBC_PWRBTN# - кнопка вкл.-сигнал проходит(3/0v.)
64pin-PM_SLP_S3# - сигнал синхронно с запуском пытается подняться, но срывается в 0v.
21pin-PM_SLP_S4# - 3v.

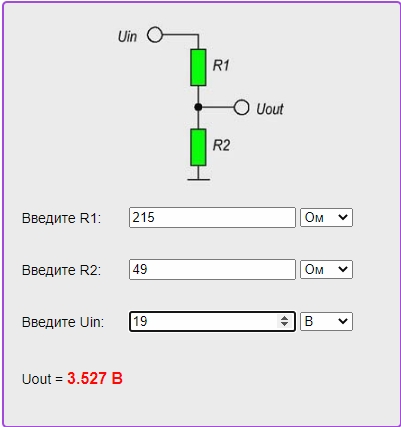

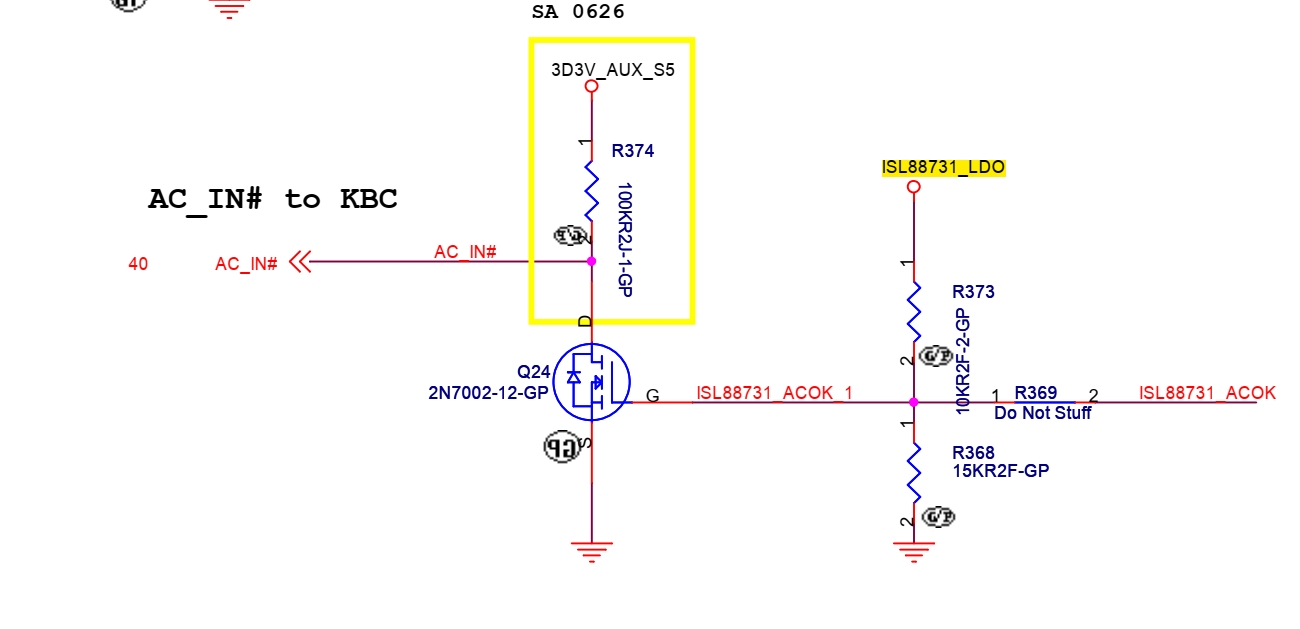

Сигнал AC_IN# - 0v - почему? Хотя по схеме он формируется межу резистором R374 и стоком ключа Q24 и при поступлении сигнала ACOK на затвор c 13-го пина чарджера U30 засаживается на землю. Все логично, ведь сигнал инверсный #. Но мне кажется должно быть 3v.?
PM_SLP_S3# - сигнал синхронно с запуском пытается подняться, но срывается в 0v. Поднял 64pin PM_SLP_S3# мульта - 3v приходящие с хаба стабильны (все напряжения на дросселях поднялись, кроме +VGFXCORE_PWR на L20) запаял назад - пульсирует.
Снимал транзисторную сборку Q41 (на которую тоже приходит PM_SLP_S3#) управляющую ключами U41,U70,U71 вторичных цепей питания - стабильно - 3v, ставлю сборку назад - пульсирует...
Биос шил, обе флешки.
Сами флешки тоже менял.
Мульт менял.
Хаб тоже менял - поведение идентичное.
Что заставляет PM_SLP_S3# пульсировать с интервалом 4-5сек. не пойму...

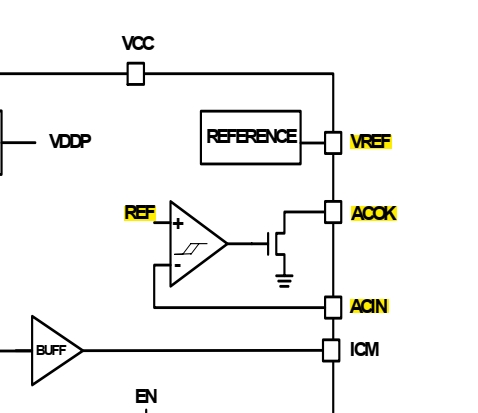

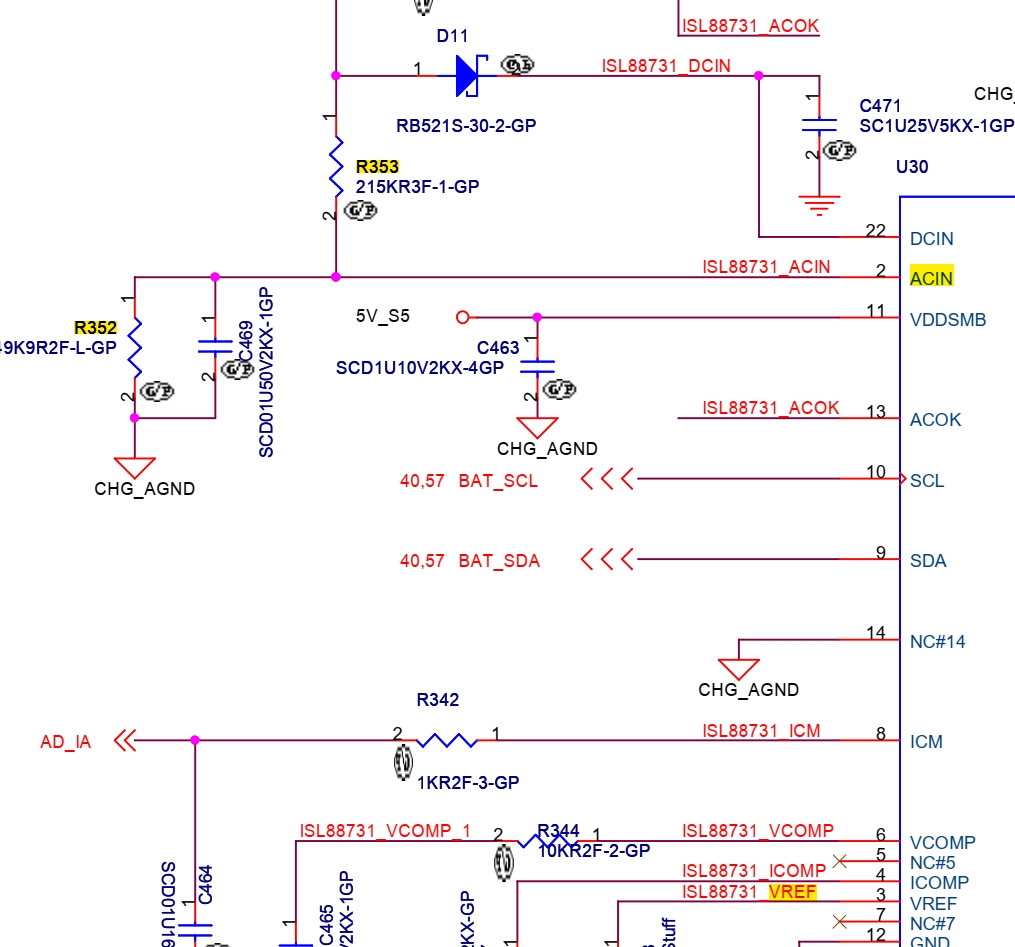

https://drive.google.com/file/d/1ZAWde3 … sp=sharing - ссылка на схему.
