lz57mb 10290-2 при подаче питания уходит в защиту

Страница: 1

Сообщений 1 страница 21 из 21

1

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

здравствуйте, принесли ноутбук с диагнозом - мигает лампочка на блоке питания в подключенном состоянии. Зарядное устройство владелец использовал с намного меньшим током, чем заявлен для данного ноутбука. Насколько мне известно, такое недопустимо.
При запитке от лбп сразу грелся транзистор pu4307 и на токовом датчике pr4004 9 ом со вставленным процессором. Пару транзисторов заменил, а также все 3 драйвера. Все время пробивает тантал ptc4303. Шим процессора нет возможности заменить, может ли он быть причиной? Подскажите пожалуйста новичку.
pr4004 убрал, 10 ом осталось со стороны dcbatout.
Также при вставленном проце питание его шим ncp6131 занижается, 15 ом.  И силовая дежурка 5в тоже самое становится 15 ом.
Схема если нужна, могу выложить

Отредактировано Александр32 (20.07.2021 23:40:02)

0

2

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

в общем подал с лбп на 5в линию дежурки около 2 вольт - и  греется шим проца, также какие-то элементы по 2 фазам его питания.

0

3

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

шим проца по питанию в кз, и транзисторы по фазам пара штук пробиты, также еще один тантал в кз оказался. Теперь жду шим. ncp 6131 аналогов же не имеет?

0

4

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

под замену шим проца, остальные транзисторы его питания, танталы. Жду запчасти

0

5

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

замеры на площадках шим процессора ncp 6131:
1 10 ом
3 46 ом
4 76 ом
5 67 ом
6 84 ома
15 7 ом
26 7 ом
35 7 ом
37 7 ом
42 51 ом
51 0 ом
процессор вставлен

Отредактировано Александр32 (30.07.2021 18:01:38)

0

6

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

без процессора дежурные питания есть, при вставленном - оба дросселя дежурок звенят по 8 ом.

0

7

  • Автор: freeqwer
  • Мастер и Администратор
  • freeqwer
  • Откуда: Нахабино
  • Зарегистрирован: 21.08.2010
  • Сообщений: 6473
  • Уважение: [+279/-0]
  • Позитив: [+172/-1]
  • Возраст: 47 [1976-12-24]
  • Контакты: Тел :8-905-553-7842 Сергей ( Viber и WhatsApp )
    Skype : freeqwer8
    Mail : freeqwer@rambler.ru
  • Провел на форуме:
    4 месяца 19 дней
  • Последний визит:
    23.05.2024 22:29:26
Александр32 написал(а):

При запитке от лбп сразу грелся транзистор pu4307

Александр32 написал(а):

на токовом датчике pr4004 9 ом со вставленным процессором

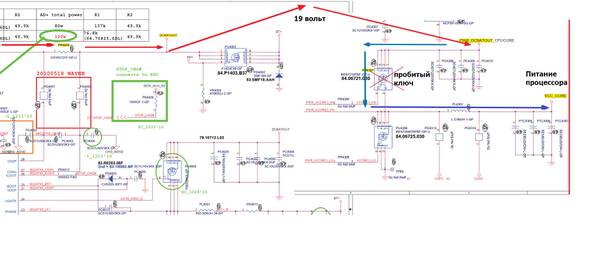

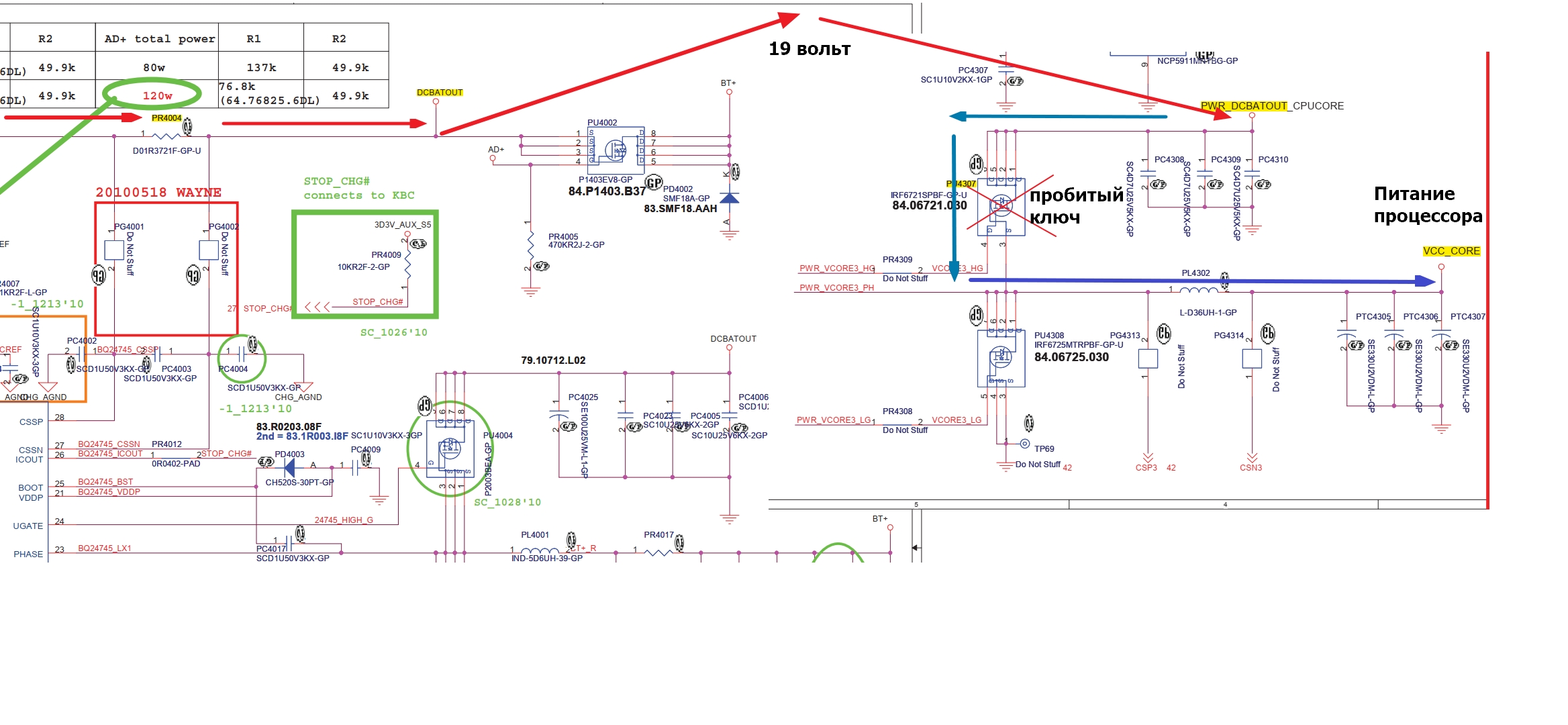

Сопротивление процесора само по себе низкое.
PR4004 это 19-ти вольтовая линия
Если на ней при установке процессора падает сопротивление, значит пробит верхней мосфет по питанию процессора. Это происходит по тому, что вместо верхнего плеча , как бы установлена перемычка. Один щуп мульта стоит на 19 вольт, но с учетом пробитого мосфета, получается что он установлен на исток PU4307 , а второй щуп на земле. И по сути , мы измеряем сопротивление процессора.
Когда проц извлекается , линия размыкается.
Если пробит верхний ключ, значит 19 вольт приложилось к питанию проца и большая вероятность , что ему хана.
Ключ мог быть пробит из-за неисправности шима, а мог и сам по себе.
Лучше менять и шим и ключ.

https://forumupload.ru/uploads/000d/85/e8/2/t609608.jpg

0

8

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

Спасибо большое за помощь начинающему, смотрю Ваши видео и учусь.
шим процессора заменил, транзисторы в металлическом корпусе pu4313, pu4312, pu4401, pu4403, pu4308 и pu4307 заменил еще давно. Сейчас же решил поставить проц и проверить снова. И дежурки не звенят. Подал питание, дежурки есть с процом, также запитан биос. Интересное дело....
И еще на дросселях pl4301, pl4302 в дежурном режиме раньше, в момент заниженных дежурок с процом было 0,5в, то есть пропускалось напряжение. Сейчас же проверил, там 0. А в чем причина не знаю, как так ушло заниженное сопротивление

Отредактировано Александр32 (01.08.2021 23:22:25)

0

9

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

верхние ключи - pu4307, pu4401, pu4313 , верно?

0

10

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

замеры на шим ncp 6131, ом:
1 vsp 8
3 vrhot# 47
4 sdio 77
5 clk 68
14 vsna 0
15 vspa 8
26 csna 8
35 csn1 7
37 csn3 7
39 csn2 0
42 csref 47
51 vsn 0
с установленным процом

0

11

  • Автор: freeqwer
  • Мастер и Администратор
  • freeqwer
  • Откуда: Нахабино
  • Зарегистрирован: 21.08.2010
  • Сообщений: 6473
  • Уважение: [+279/-0]
  • Позитив: [+172/-1]
  • Возраст: 47 [1976-12-24]
  • Контакты: Тел :8-905-553-7842 Сергей ( Viber и WhatsApp )
    Skype : freeqwer8
    Mail : freeqwer@rambler.ru
  • Провел на форуме:
    4 месяца 19 дней
  • Последний визит:
    23.05.2024 22:29:26
Александр32 написал(а):

верхние ключи - pu4307, pu4401, pu4313 , верно?

да
На 99 стр схемы, есть последовательность поднятия напряжений (power sequence)
Вот следуй согласно ее , проводите измерения.

0

12

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

по последовательности напряжений дошел до pm_ slp_ s3# (есть) и дальше никаких сигналов не могу найти. То ли они по другому называются

0

13

  • Автор: freeqwer
  • Мастер и Администратор
  • freeqwer
  • Откуда: Нахабино
  • Зарегистрирован: 21.08.2010
  • Сообщений: 6473
  • Уважение: [+279/-0]
  • Позитив: [+172/-1]
  • Возраст: 47 [1976-12-24]
  • Контакты: Тел :8-905-553-7842 Сергей ( Viber и WhatsApp )
    Skype : freeqwer8
    Mail : freeqwer@rambler.ru
  • Провел на форуме:
    4 месяца 19 дней
  • Последний визит:
    23.05.2024 22:29:26

По этому сиквенсу попробуйте :
https://yadi.sk/i/DceuinRMUGM9aQ

0

14

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

на выходах драйверов управления ключами питания проца - 8 нога каждого - 0. Питания драйверов есть. кз и заниженного на драйверах нигде нет

0

15

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

на выводе pwm (нога 2) pu4405 2в. На аналогичных выводах двух остальных драйверов по 5в.

0

16

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

спасибо большое, по этой последовательности запуска у меня сигнал обрывается после D85V_PWRGD. vcc_core нет. А может ли это быть из-за непропая мосфетов по питанию процессора? новичок я, мог и не допаять где-то. Хотя прогревал нормально. Надо будет проверить

0

17

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

VCCSA_PWR 0,9в поднимается.

Отредактировано Александр32 (02.08.2021 23:16:03)

0

18

  • Автор: freeqwer
  • Мастер и Администратор
  • freeqwer
  • Откуда: Нахабино
  • Зарегистрирован: 21.08.2010
  • Сообщений: 6473
  • Уважение: [+279/-0]
  • Позитив: [+172/-1]
  • Возраст: 47 [1976-12-24]
  • Контакты: Тел :8-905-553-7842 Сергей ( Viber и WhatsApp )
    Skype : freeqwer8
    Mail : freeqwer@rambler.ru
  • Провел на форуме:
    4 месяца 19 дней
  • Последний визит:
    23.05.2024 22:29:26

D85V_PWRGD сигнал который говорит шиму, что нужно запускаться.
Проблема может быть в биос, шиме, процессоре, ну может ключи.

0

19

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

снял верхние ключи питания процессора pu4307, pu4401, pu4313. На 5 ноге pu4306 3,3в. 8 ноги у всех драйверов 0. На 2 ноги драйверов приходит 5в (кроме pu4405 - на нем 2в).

0

20

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

биос прошит, шим заменен еще раз, проц рабочий подкинут - безрезультатно, потребление 270 мА и всё.

0

21

  • Автор: Александр32
  • Старожил
  • Зарегистрирован: 30.09.2020
  • Сообщений: 151
  • Уважение: [+0/-0]
  • Позитив: [+1/-0]
  • Контакты: 1
  • Провел на форуме:
    1 день 8 часов
  • Последний визит:
    29.10.2021 13:54:24

пропаял ключи процессора, драйверы. Сейчас в дежурном режиме на vcc_core 0,5 вольта, чего быть не должно. После нажатия кнопки 0,57в.

0
