Compal LA 6552 p r. 1.0 нет дежурки

Сообщений 1 страница 3 из 3

1

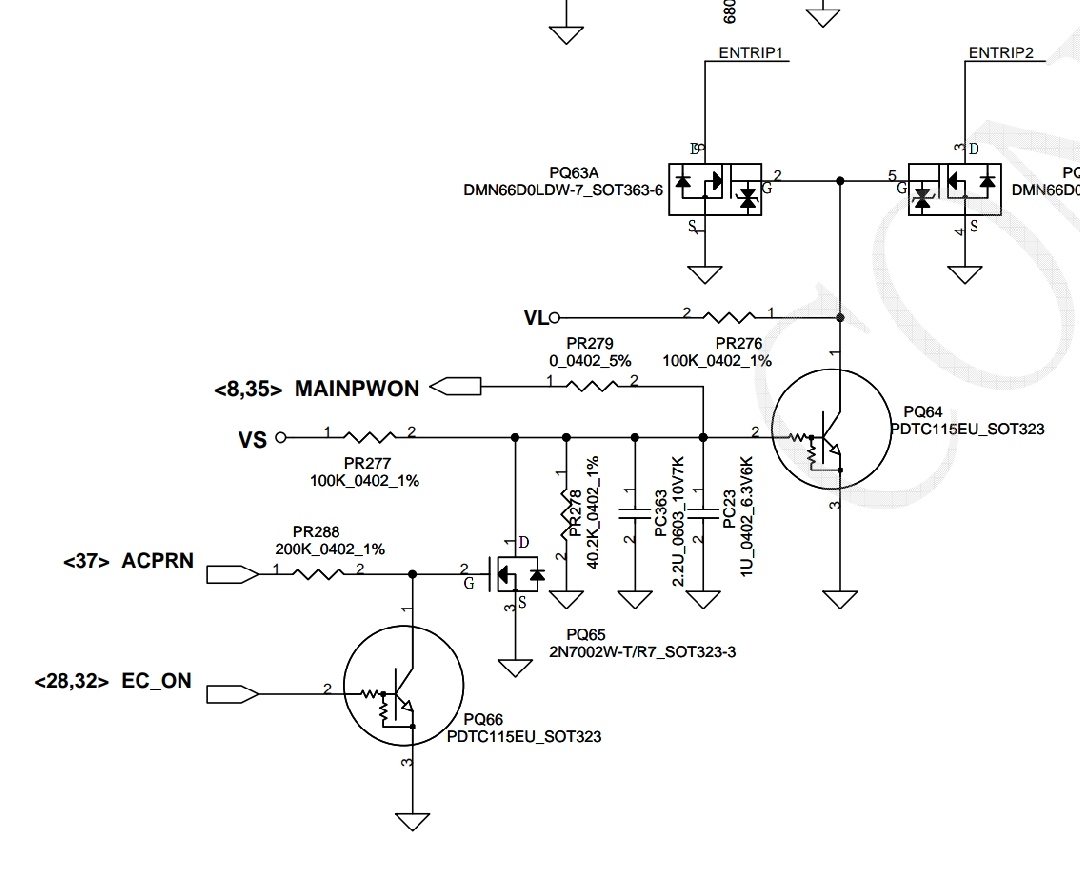

Добрый день. Ноут отдали на запчасти, предыстория неизвестна. Я новичок, пока только учусь, и было решено восстановить данную плату. Проблема: отсутствует запуск при питании от АКБ, от адаптера стартует. Замена АКБ не помогла. При питании только от АКБ на шимке нет сигналов ENTRIP, формирующих силовые дежурки. LDO есть. На данной плате силовые дежурки должны появиться только при нажатии кнопки, но на кнопке питание есть, при нажатии падает в ноль, а ENTRIP не появляются. По схеме видно, что для их появления VL должен упасть на землю. Для этого должен появиться VS. Он как раз появляется при нажатии кнопки. Но там ещë есть ASPRN, который при отсутствии адаптера будет в высоком уровне, он откроет транзистор и VS окажется на земле. Или не так? Кому не трудно, объясните как это должно работать? EC_ON не придëт, потому что мульт ещë не запитан, он питается от +3VALW, которого в этот момент ещë нет. Откуда там взяться дежурке? https://forumupload.ru/uploads/000d/85/e8/4038/806491.jpg

0

2

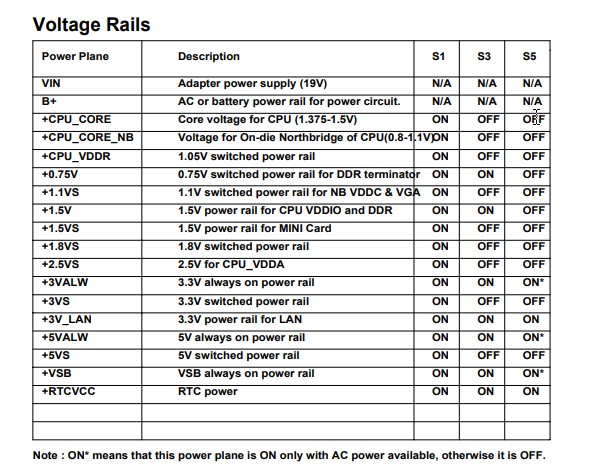

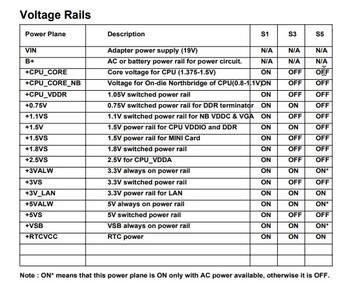

https://forumupload.ru/uploads/000d/85/e8/4039/t752003.jpg
При питании только от АКБ и не должно быть дежурных напряжений до нажатия кнопки.
Ентрипы должны быть подтянуты к земеле через резисторы. На затворах сдвоенного PQ63 должен быть низкий уровень -  VS через делитель на базу PQ64 при наличии EC_ON и AСPRN.

0

3

А. Ну ACPRN не будет, потому что от АКБ. Смотри что на ACSET чарджера.
