Напившись горячего чая, я с грустью смотрел, как на столе умирал ноутбук....
История поломки - ноутбук выпуска 2008 года, служил долго и верно, вылетела сетевуха - не беда, сгорели внутренние динамики - живём, но проработав 11 лет, начал выключаться сначала во сне, потом при загрузке, а потом в режим само - выключения через 2 секунды.
Опыта в ремонтах ноутбуков 0, но живя в небольшом, умирающем городке, при отсутствии качественных ремонтных мастерских, был вынужден искать пути для самостоятельного ремонта.
Есть схема этого аппарата и его бордью.
Пересмотрел кучу роликов уважаемого Freeqwer, перевернул кучу материалов на других ресурсах.
По схеме для [b]Quanta Z0[/b], Power Sequence где задействован EC WPCE775 имеет вид:

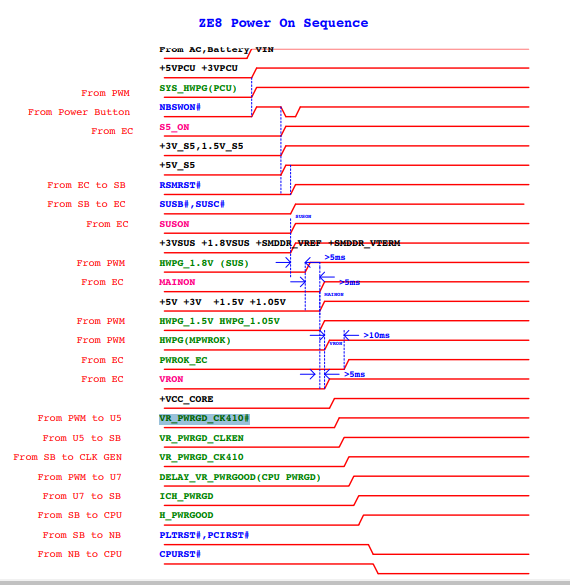

внятного объяснения этим записям я не нашёл, зато, читая комментарии к видео Freeqwer, наткнулся на возможность совпадения процедуры запуска для платформы Quanta ZE8, картинка ниже для этой платформы:
Первая фаза ремонта:
Руководствуясь первой картинкой, начал просматривать все напряжения, и, как сложилось моё впечатление, они поднимались практически все. Дежурка +3вольт и +5вольт присутствовала,
дошёл до CPU_CORE: CPU_CORE0 - 1,2 вольт; CPU_CORE1 - 0,85 вольт. При установленном процессоре.
При снятом процессоре они равны и составляют 0,85 вольт.
Сигналы, управляющие затворами всех четырёх мосфетов (верхние и нижние плечи на осциллографе были).

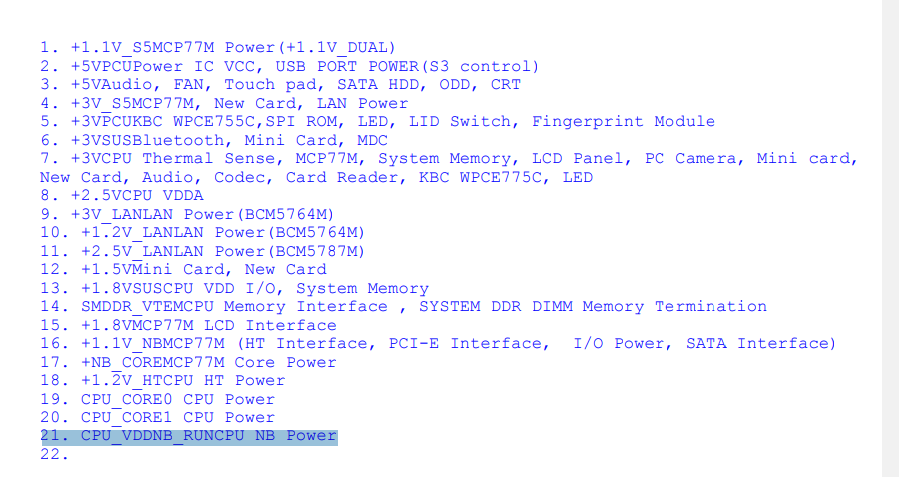

Но значение CPU_VDDNB_RUNCPU NB Power - составляло всего 0.7 вольт. Это, как я понимаю, питание Северного Моста.
Нет сигналов LGATE_NB с 39 ноги и UGATE_NB с 37 ноги ISL6265(Проверял осциллографом).
В отсутствие напряжения заподрозил ISL6265 вместе с мосфетом PQ1 - FDS6900AS.
Выпаял FDS6900AS и поменял ISL6265, но практики замены такого чипа не было. Микроскоп есть. Видимо, не удачно, - вылетел транзистор верхнего плеча PQ6 ( По схеме это AOL1414, а на самом деле - TPCA8023-H), и танталовый конденсатор на PC25 - 330мкФ.
Сопротивление на ядрах по 60 ом - измерял на танталовых конденсаторах питания процессора.
На этом форуме была найдена последовательность запуска для платформы F80Q. Компилируя информацию, провёл исследование материнки. Скрыл под спойлер отчёт, так как он довольно объемистый. Его весь читать не нужно а сразу пролестать до конца:
Рассмотрим питание от адаптера.
Основное напряжение питания платы - VIN формируется из напряжения VA(разъём сетевого адаптера), проходя через измеритель тока PR27 и открытый мосфет PQ8 (p - канал), который открывается напряжением сигналом D/C# (высокий уровень - ?), проходящего через транзисторную сборку PQ4.
В «нормальном состоянии», мосфет PQ8 закрыт положительным напряжением, попадающего на его затвор с делителя напряжения на резисторах PR18 — PR20. Чтобы открылся PQ8 его затвор должен быть притянут к земле шестой ногой PQ4, что и делает сигнал D/C#.
Далее - VIN уходит в систему.

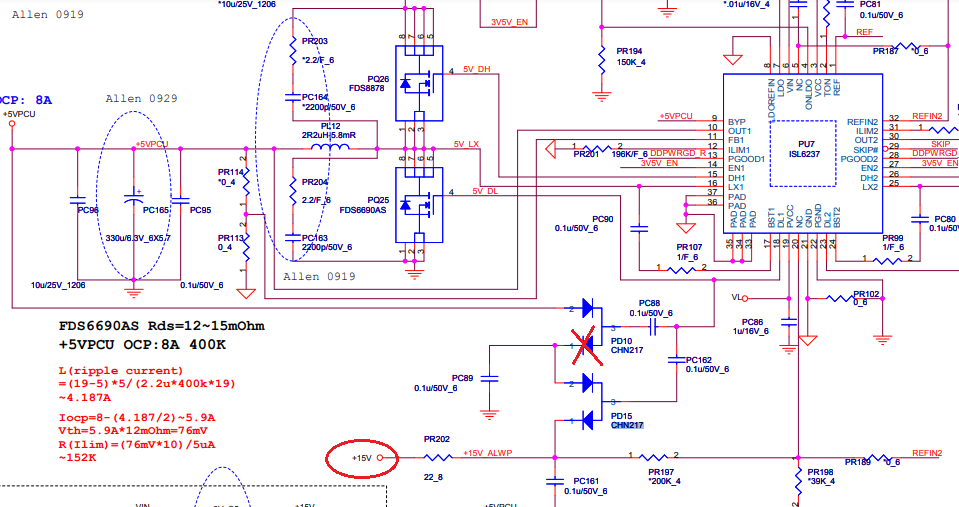

VIN — идёт на шестую ногу PU7 (ISL6237), запитывая ШИМ. Чтобы этот контролёр имел возможность запуститься, это напряжение должно присутствовать. Далее наш контроллер должен выработать четыре напряжения. Или даже пять разных напряжений ? — те напряжений, от которых будем запитываться. Это +5VPCU – +5V силовых вольта, которые вырабатываются посредством управления транзисторов PQ26, PQ25. И напряжение +3VPCU – это + 3 силовых вольта, которые вырабатываются посредством управления транзисторов PQ18 и PQ19. Далее LDO на 7 ноге — Это мало-точный источник напряжения, который выробатывается непосредственно самим ШИМ-ом, LDO- переходит в напряжение VL.
И через умножитель напряжения — PD10, PD15 – источник + 15 вольт. Основным образующим источником +15V является +5VPCU , повышением которого образуется двойным прибавлением напряжения 5V_DL с восемнадцатой ноги ( DL1 ) ISL6237. Это же напряжение управляет затвором PQ25 — нижнего плеча VRM формирующего +5VPCU.
На самом деле, +15V в выключенном состоянии состоянии, при подсоединённом адаптере питания составляет +9 вольт, при нажатии кнопки Power Button, кратковременно 2 секунды - поднимается до 13,7 вольт. Вопрос — зачем оно???
Итак питание поступает на ШИМ, — VIN, нам нужна команда на подключения LDO. Командой на включение LDO является сигнал ONLDO на 4 ноге ШИМ-контроллера. Этот сигнал также поступает с 19 вольт(VIN) через делитель напряжения на двух резисторов PR196 и PR194. Сигнал с ONLDO через внутренние цепи ШИМа запускает напряжение LDO.
Напряжение LDO с 7 ноги является источником сигнала VL. Размер которого составляет 3 или 3 вольт.
Далее необходимо запустить наши силовые каналы. Их запускающими сигналами являются EN1 — для 5-ти вольт и EN2 — для 3-ёх вольт. Т. е. на выводы 14 и 27 соответственно должны прийти напряжение, что даст команду на включение силовых каналов 3 и 5 вольт. Их вырабатывает сигнал VL, который выработал сам ШИМ. VL пройдя через сопротивление PR199 становится сигналом 3V5V_EN. Далее сигнал VL (уже 3V5V_EN), пройдя через сопротивление PR200 становится сигналом THERM_SYS_PWR. Сигнал 3V5V_EN приходит на выводы EN1 и EN2. Данные сигналы являются включателями силовых каналов. И при этом должна запуститься дежурка.
Далее, по напряжению по кнопке это сигнал NBSWON#, который приходит на Power Button, и кнопка подтянута к напряжению +3,32 вольта, но напряжения, которые поступают на разъём CN3 +3VPCU и +3V(которое формируется из дежурного напряжения +3VPCU, проходя через мосфет PQ44, управляемый сигналом MAIND ), не участвуют непосредственно в подтяжке кнопки Power Button на платке (LED BOARD CONN).
Freeqwer утверждает, что кнопка Power Button подтянута к напряжению +3V_S5, которые образуется из силового напряжение +3VPCU через транзистор PQ37, который должен быть открыть и открытием которого управляет сигнал S5D. Элемент подтяжки на схеме не обнаружен.
Сигнал S5D образуется из +15вольт после прохода через сопротивление PR180 номиналом 1Мом. А + 15 вольт — это напряжение с умножителя напряжения. В схеме обозначается +15V_ALWP.
Напряжение на кнопе Power Button присутствует.1. Напряжением +3VPCU запитывается мульт — EC(U9 - WPCE775) и флешка - SPI FLASH (U10 – W25X80VSSIG).
Ноги 19, 46, 76, 88, 115 - +3VPCU, а нога 102 — это уже напряжение +A3VPCU (лапа называется AVCC ) - это по EC. Кроме того, 4 лапа (VDD ), запитывается напряжением +3V, которое появляется на время 1-2 секунды после нажатия кнопки Power Button.
2. Поднимается в высокий уровень сигнал с датчика крышки (LID_EC#). У меня он обозначен, возможно, это MCP77_LID#, но нет, - он приходит на NVIDIA-MCP67 . возможно это просто LID591#, но он является выходящим из EC. Возможно, это сигнал BL_ON, хотя он приходит на разъём LCD панели — CN1. Возможно этого сигнала нет, поэтому искать не буду.
3. Поднимается в высокий уровень сигнал сброса EC_RST#. Возможно, это сигнал PLTRST# или RCIN#.
4. - мульт отдает VSUS_ON (ENBL) на дежурку, запуская ENTRIP 1 и ENTRIP2, которые в свою очередь запускают силовые каналы +3VSUS и +5VSUS. Но у меня по схеме присутствует SUSON с 22, который поднимается после нажатия Power Button.
5. - если с дежуркой все в порядке , в ответ, - мульт получает VSUS_GD (может называться в других источниках SUS_PWRGD).Но у меня присутствует по схеме сигнал HWPG на 28 ноге EC который поднимается после нажатия кнопки Power Button. Был найден сигнал DDPWRGD_R, который выходит с ISL6237 (13 нога и 28 нога – ???), и, будучи подтянутыми к 3VPCU через сопротивление PR185, приходя через сопротивление PR96 становится сигналом HWPG_SYS и проходя на интересную группу диодов, по своей структуре, объединяющих сигналы HWPG_***, как бы говорящих, что HWPG является общим Power – GooD-ом.

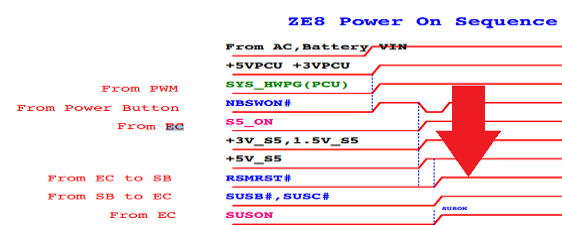

6. - мульт поднимает в высокий уровень PM_RSMRST# ( сигнал, говорящий югу о том , что основные напруги в порядке и система готова к дальнейшей работе). По схеме был обнаружен сигнал RSMRST# , приходящий на 75 ногу EC, но по схеме запуска для платформы Quanta ZE8, этот сигнал должен подниматься после нажатия кнопки Power. И он поднимается после нажатия кнопки с 0 до 3,3 вольт, но без подключенного адаптера его величина 1,2 вольта.Выше приведённая методика поиска поднятий напряжений не работает, так как она для схемы под названием F80Q SCHEMATIC Revision 2.00.

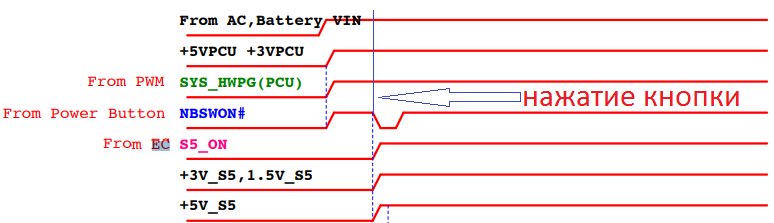

Воспользуемся схемой для Quanta ZE8. Power On Sequence.
Ищем S5_ON находится на 26 ноге мульта. Сигнал S5_ON присутствует, который появляется после нажатия Power Button.
Ищем +3V_S5. Этот сигнал образуется из напряжения +3VPCU проходя через мосфет PQ37, затвором которого управляет сигнал S5D. Эти сигналы присутствуют.
Ищем 1.5V_S5. Его нет на моей схеме. Возможно это мой сигнал +1.1V_S5, который должен появляться первым. После нажатия Power Button на вторую ногу приходит S5_ON , а с шестой ноги PU10 исходит этот самый 1.1V_S5(величина — 1,1 вольта) . Также с первой ноги PU10 после нажатия кнопки Power исходит сигнал HWPG_1.1V_S5 (величина 3,28 вольта).
Особый интерес представляет напряжение +1.8SUS. Он будет найден ниже.
Сигнал +5V_S5. По моей схеме это может быть сигналом +3V_S5, который получается из напряжения +3VPCU проходящего через мосфет PQ37. Этим мосфетом управляется сигнал S5D . И этот сигнал поднимается до 3,36 вольт после нажатия Power Button на четвёртой ноге PQ37.
Сигнал RSMRST# был обнаружен ранее.

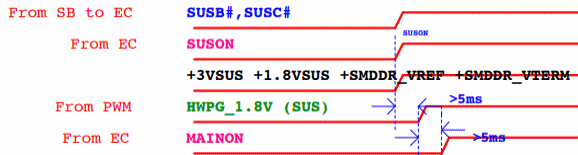

Сигналы SUSB# и SUSC# . SUSB# - это 94 нога мульта. Оба сигнала выходят с Хаба ICH9M ( D18 и B20 соответственно) для платформы Quanta ZE8. Но по моей схеме, источником этих сигналов служит NVIDIA-MCP67(или MCP77M) – которая служит Северным и Южным мостом. SUSB# - по схеме приходит на 94 ногу мульта, а SUSC# - на 73 ноги. Оба они поднимаются до 3,34 вольта после нажатия Power Button.
From SB to EC SUSB#, SUSC# .
(- после этого мульт поднимает SUSC_EC# SUSB_EC# ( это сигналы поднятия вторичек )).
(- в ответ юг поднимает PM_SUSC# PM_SUSB#) - выполнено.
На диаграмме для платформы ZE8 следующим сигналом является сигнал From EC SUSON. Он выходит с 117 ноги мульта (для платформы ZE8). Для моей схемы это 22 нога , а 117 нога, по всей видимости, не задействована. Этот сигнал найден выше — пункт 4. Сигнал SUSON приходит на базу PQ43, сажая его коллектор на землю к которой подходит сигнал VIN через сопротивление PR89 величиной 1 Мом, и разрешая сигналы +1.8VSUS (PR82, мосфет PQ15(1,7 вольт - есть) ); +3VSUS (PR86, мосфет PQ17(3,3 вольт есть)), +SMDDR_VTERM (PR83, мосфет PQ16(0,89 вольт - есть)), +15V — выходом которого есть SUSD (PR182, мосфет PQ42 , конденсатор PC158 (12,5 вольт есть)). Все сигналы поднимаются после нажатия Power Button.
Следующим сигналом для платформы Quanta ZE8 является +3VSUS. Для этой платформы он образуется из напряжения +3VPCU, проходя через мосфет PQ24, затвором которого управляет SUSD. Для моей платформы это транзистор PQ39. После нажатия Power Button, на 4 ноге напряжение 3,3 вольт. Рядом на плате установлен PQ37 с сигналом S5D на затворе и 3,3 вольт - +3V_S5 на Истоке(4 вывод) после нажатия Power Button .
+1.8VSUS находится на индуктивности PL7. Величина которого составляет 1,7 волта. Его формирует ШИМ PU3.
+1.8VSUS переходит в сигнал +1.8V через мосфет PQ36, которым управляет MAIND.
+SMDDR_VREF — возможно формируется ШИМ U3( TPS51116 ) - вывод 7 — есть, величина равна 0,89 вольта.
+SMDDR_VTERM — возможно формируется ШИМ U3( TPS51116 ) - вывод 2 - есть, величина равна 0,89 вольта.
HWPG_1.8V (SUS) — Сигнал должен выходит из PWM на элементе PU3 – вторая нога. Он равен 3.3 вольта после нажатия Power Button.

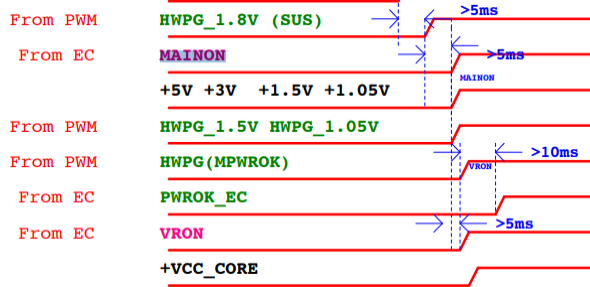

MAINON - From EC. Это 16 нога мульта. Напряжение, равное 3,35 вольта, появляется после нажатия Power Button.
Следующими сигналами являются:
+5V – ищем его. Он образуется из напряжения +5VPCU проходя через мосфет PQ27. Затвором которого управляет сигнал MAIND. Величина напряжения +5V равна +5,1 вольт, а величина MAIND равна от +12 до +9 вольт, который формируется из напряжения +15 вольт на мосфете PQ45.
+3V - ищем его, он образуется из напряжения +3VPCU на мосфете PQ44, затвором которого управляет сигнал MAIND. Величина напряжения равна +3,3 вольта, а величина MAIND равна +12 вольт.
+1.5V это напряжение формируется на PU11 – вывод 6. Разрешающим напряжением является напряжение NAINON на второй ноге. Также с первой ноги — сигнал HWPG_1.5V. (1 нога — 3,32 вольта); 6 нога — 1,5 вольта; NAINON(2 нога) — 3,32вольта; 3 нога (+1.8VSUS - 1,7 вольта).
+1.05V — по схеме для платформы Quanta ZE8 – для моей схемы отсутствует.
Поищем другие напряжения +1.1V_S5, +1.8V, +1.2V_HT.
+1.1V_S5 — найден выше, - с шестой ноги PU10.
+1.8V – найден выше, - PQ36.
+1.2V_HT - он должен формироваться элементом PU5. На вторую ногу приходит управляющий сигнал HTVDD_EN. 6 нога - это напряжение +1.2V_HT, 1 нога — повергуд этого напряжения — сигнал HWPG_1.2V. Напряжение +5VPCU на 4 ноге присутствует и равно 5,1 вольт, на 3 ноге присутствует напряжение +1.8VSUS и равно +1,79 вольт. Отсутствует напряжение HTVDD_EN - на второй ноге, следовательно отсутствуют напряжения HWPG_1.2V (1 нога), и напряжение +1.2V_HT (6 нога).
Поищем сигнал HTVDD_EN.
Этот сигнал выходит из NVIDIA-MCP67.
Этот сигнал отсутствует.
Отсутствие HTVDD_EN сигнала может быть связан с отсутствием питания северного моста. Изначально отсутствовало напряжение CPU_VDDNB_RUN. И в настоящее время снят мосфет PQ1(FDS6900AS)???
В общем, запаял и заизмерял я этот ноутбук до самого упора....
