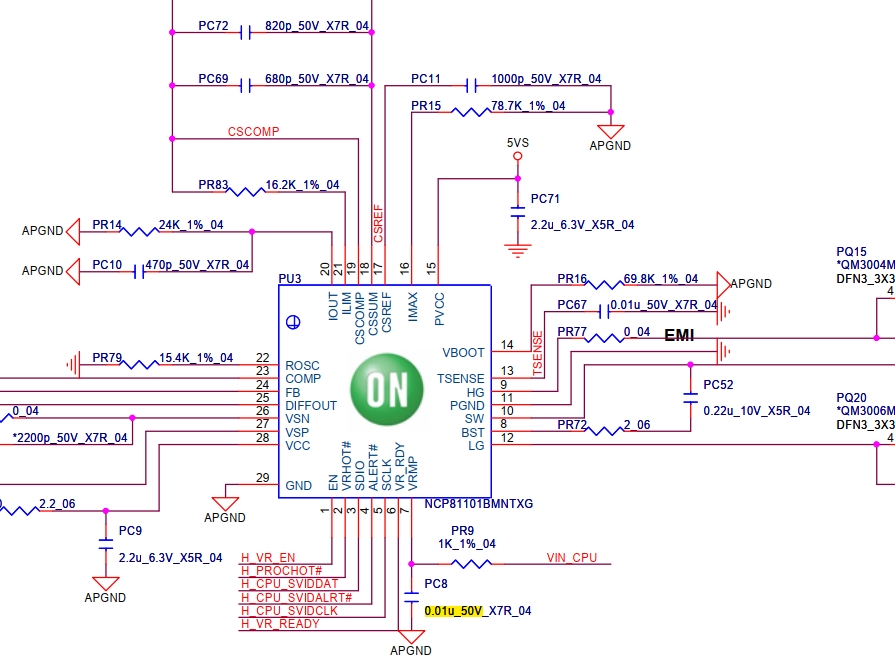

Приветствую. Принесли Asus UX31L. Материнская плата UX31LA rev 2.1 залитик. Циклический ребут при включении. Не поднимается питание проца. Залит шим проца и чарджер и чутка вокруг. Поднял чарджер и шим все почистил, поставил на место. Заводится, но не стабильно. Интересуют характеристики конденсатора возле шим 81101a судя по схеме от другой матери с таким же шимом вот такой 0.01u_50V звонится на 7 ногу шима. Поправьте если ошибся. Спасибо.
Asus UX31L опознать элемент
Страница: 1
Сообщений 1 страница 6 из 6
Поделиться218.01.2022 16:46:20
- Мастер и Администратор
- Откуда: Нахабино
- Зарегистрирован: 21.08.2010
- Сообщений: 6473
- Уважение: [+279/-0]
- Позитив: [+172/-1]
- Возраст: 47 [1976-12-24]
- Контакты: Тел :8-905-553-7842 Сергей ( Viber и WhatsApp )
Skype : freeqwer8
Mail : freeqwer@rambler.ru - Провел на форуме:
4 месяца 19 дней - Последний визит:
23.05.2024 22:29:26
Даташита нет , если судить по схемам, то да :
Поделиться320.01.2022 13:43:30
freeqwer написал(а):
Даташита нет , если судить по схемам, то да :
Спасибо. Я такую же инфу накопал. Просто опыта пока маловато. Хотел уточнить.
После всех моих манипуляций ноут завелся. Я его соответственно поставил под нагрузку. Часа через 2 выключился и больше не включается. Разобрал. Пробило мосфет 4985 RC28. Их там 2. Один пробило. На втором падение напряжения 160мв. Я думаю маловато. Тоже дохлый. Со стороны стока сопротивление 250 Ом. Такое сопротивление было на дросселе проца когда все заводилось. Исток на земле. Так и должно быть по истоку? Заказал шим 81101a. Вопрос по поводу мосфета. У меня таких нет да и на ali что то не нашел таких. У меня есть 7408 и 7534. Можно ли на них поменять? Или посоветуйте на что можно поменять. Спасибо.
https://disk.yandex.ru/i/e5XlCOauTPL_GQ
Не получилось здесь картинку вставить.
Поделиться421.01.2022 22:05:55
freeqwer

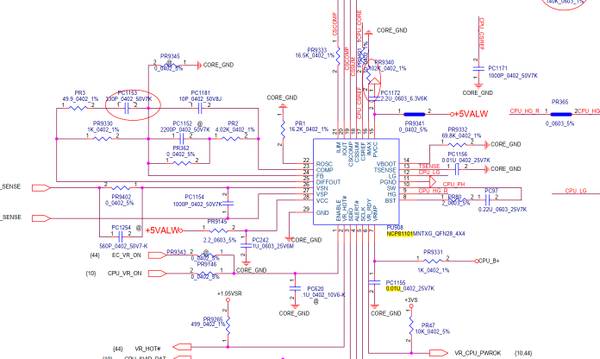

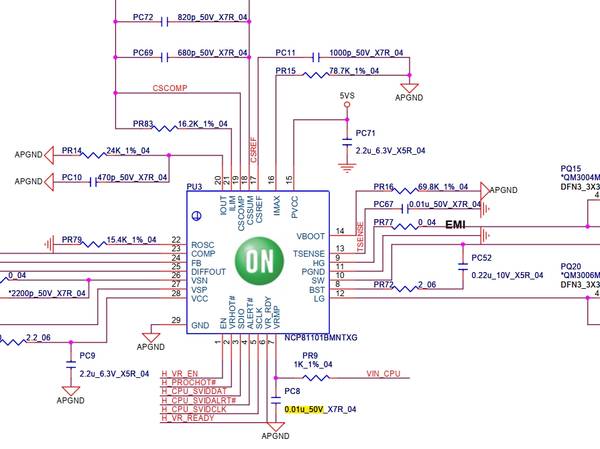

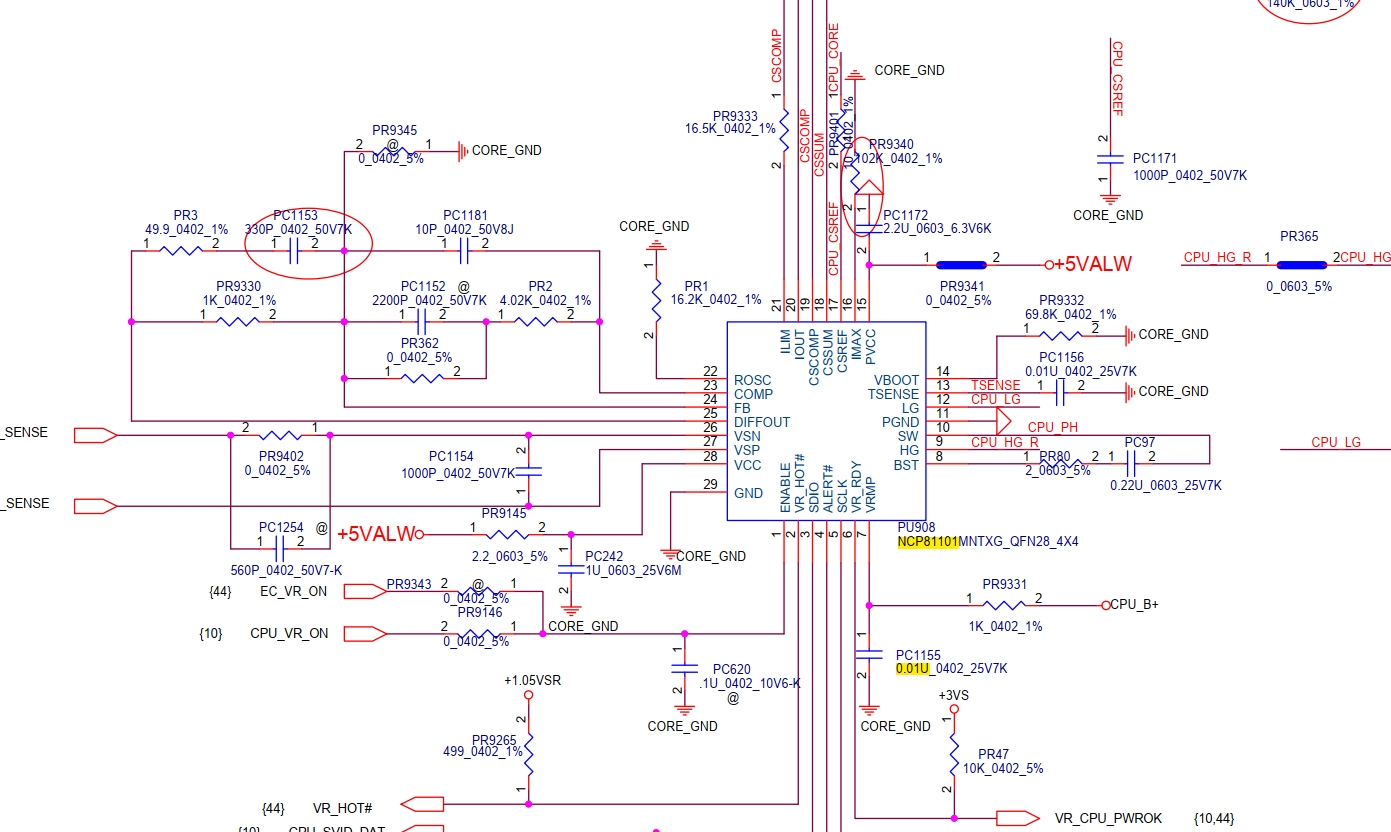

Приветствую. Я понимаю что у вас времени очень мало, помогать таким как я новичкам. Но может поможете чутка. Получается в первой схеме конденсатор стоит на 25 вольт а во второй на 50. Я поставил на 50 вольт. Могло ли это стать следствием выхода из строя мосфетов и шимки питания проца, если там должна быть на 25 вольт в итоге. На счет шим не уверен что она мертвая. но не охота экспериментировать, заказал новые. Я вообще то не уверен что проц жив после этого(((. Спасибо.
Поделиться522.01.2022 20:04:02
- Мастер и Администратор
- Откуда: Нахабино
- Зарегистрирован: 21.08.2010
- Сообщений: 6473
- Уважение: [+279/-0]
- Позитив: [+172/-1]
- Возраст: 47 [1976-12-24]
- Контакты: Тел :8-905-553-7842 Сергей ( Viber и WhatsApp )
Skype : freeqwer8
Mail : freeqwer@rambler.ru - Провел на форуме:
4 месяца 19 дней - Последний визит:
23.05.2024 22:29:26

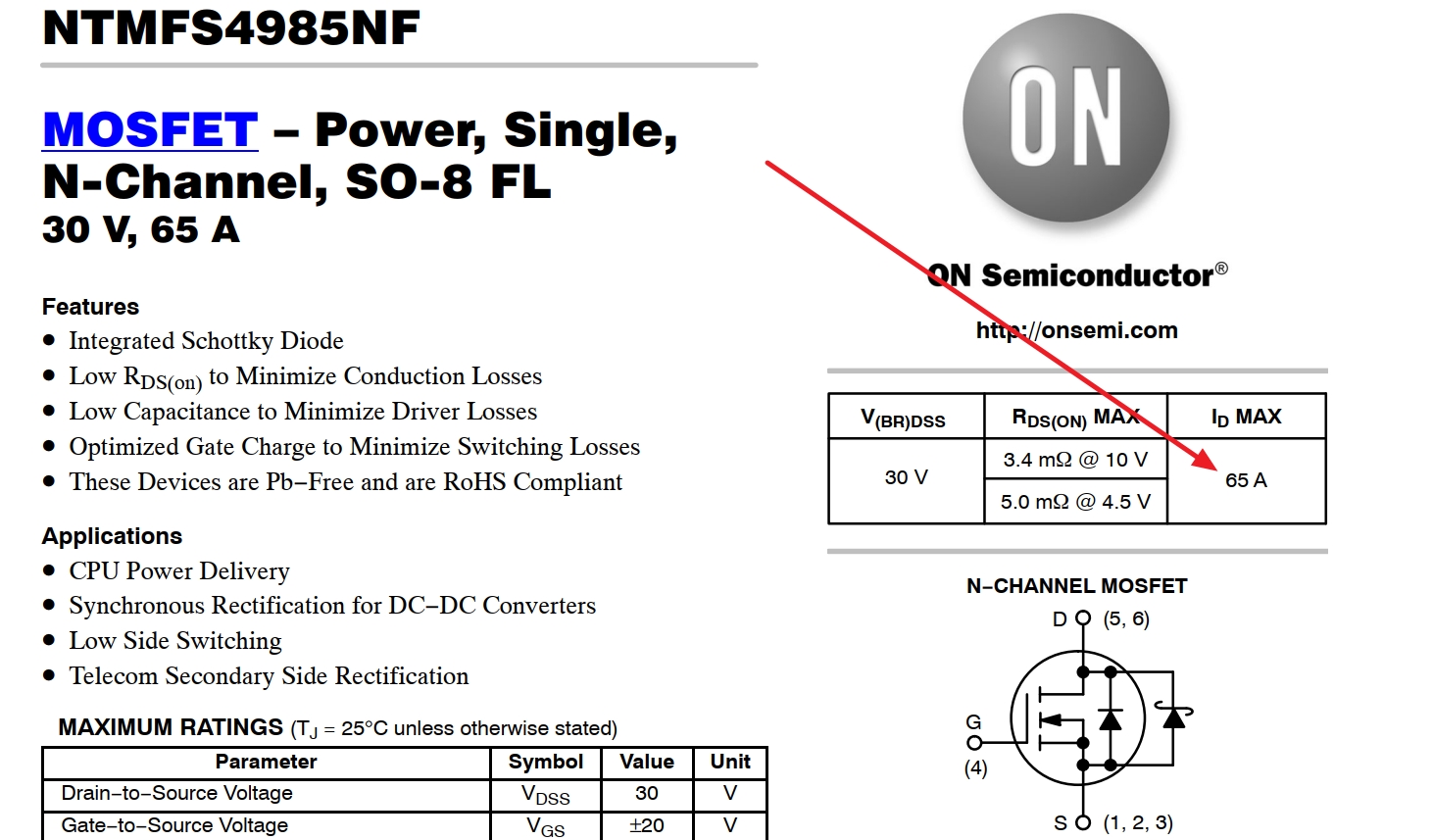

Мосфеты нужно выбирать с током стока, не менее чем те, которые были установлены(смотреть по даташитам) .
Если требуются с достаточно большим током, то если снимать с доноров, то смотреть в системе питания процессора и видеочипа.
Проверять мосфеты в выпаянном состоянии. Не должно быть пробоя сток-исток исток-затвор.
Поделиться622.01.2022 23:33:03
freeqwer написал(а):
Мосфеты нужно выбирать с током стока, не менее чем те, которые были установлены(смотреть по даташитам) .
Если требуются с достаточно большим током, то если снимать с доноров, то смотреть в системе питания процессора и видеочипа.

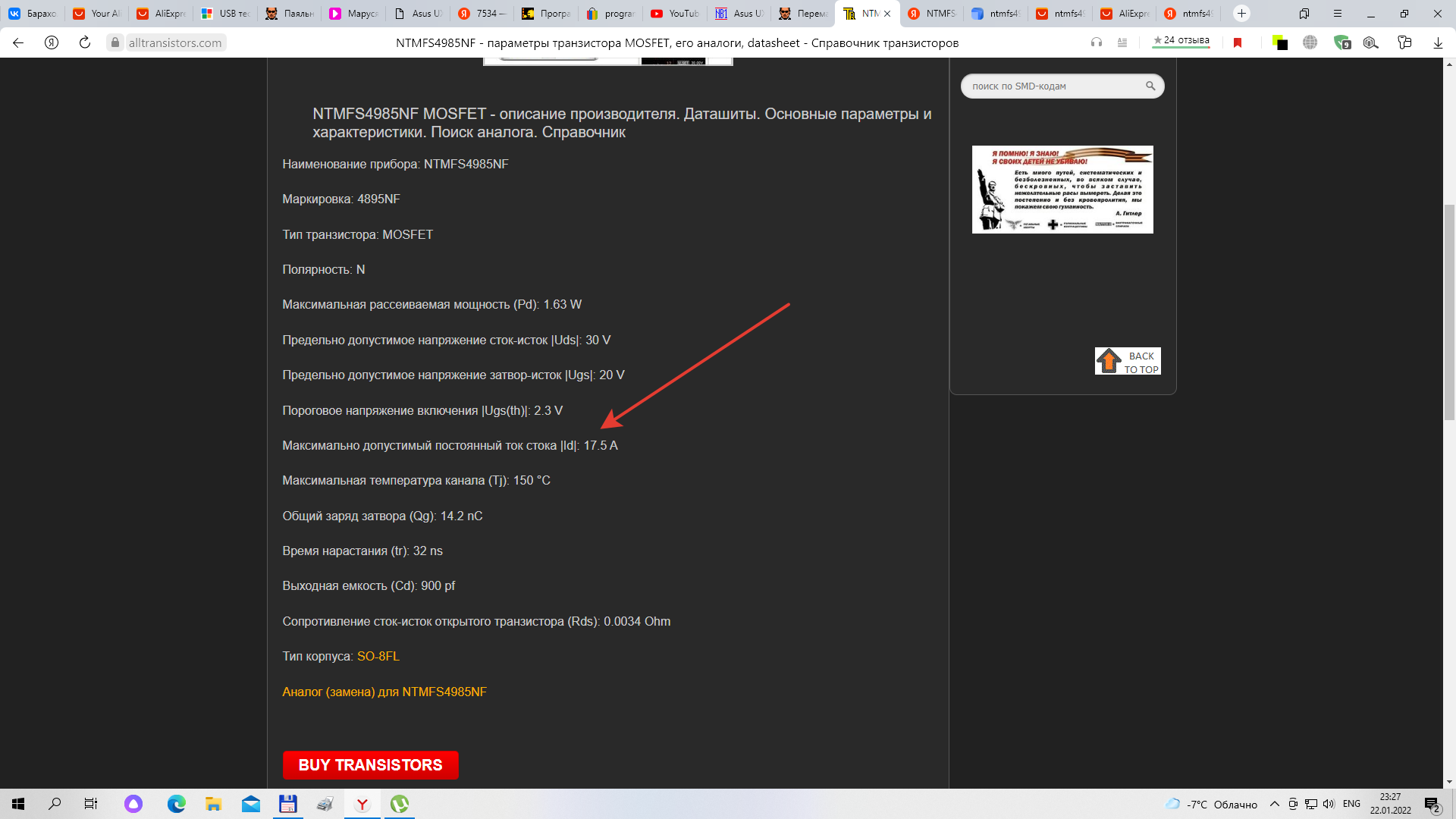

Понял. Эту тему изучил немного. Но я обычно смотрю на другом сайте. Получается этой инфе верить нельзя
Буду теперь в нескольких источниках проверять. Спасибо.
